Поршень Honda DIO 50 STD Ø39,00 мм AMG

Поршень Honda DIO 50 STD Ø39,00 мм AMG предназначен для цилиндро-поршневой группы двигателя скутера. Он воспринимает давление газов и через поршневой палец передаёт усилие на шатун. Вместе с кольцами поршень обеспечивает уплотнение внутри цилиндра, от которого зависят компрессия, запуск и работа двигателя под нагрузкой.

Размер и конструкция

Обозначение STD указывает на стандартный размер, а Ø39,00 мм — на диаметр поршня. Такой размер подбирают к цилиндру по результатам проверки его состояния и измерений. Само обозначение STD не означает, что поршень подойдёт к любому цилиндру без расточки: износ, овальность и следы задиров могут потребовать другого решения при ремонте.

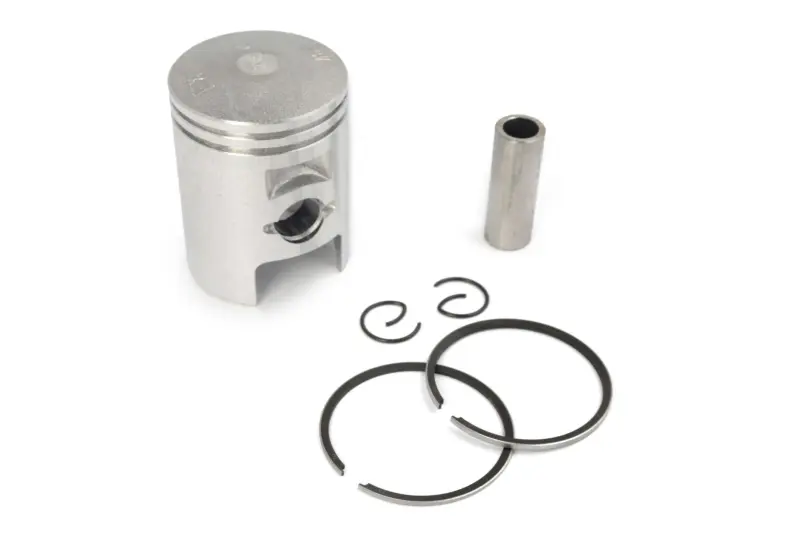

В верхней части поршня выполнены две канавки под кольца. В боковой части находятся отверстие под палец и вырезы юбки. Кольца уплотняют зазор между поршнем и стенкой цилиндра, палец соединяет поршень с шатуном, а юбка направляет движение. При подборе имеет значение не только диаметр, но и расположение этих элементов.

Когда требуется замена

Поводом для проверки поршня становятся снижение компрессии, затруднённый запуск, потеря тяги и посторонний стук со стороны цилиндра. Эти признаки могут иметь разные причины, поэтому решение о замене принимают после осмотра и измерений. Задиры на юбке, трещины, повреждение канавок и выработка отверстия под палец — причины внимательно оценить состояние детали.

Если повреждения появились после перегрева или недостаточной смазки, причину нужно устранить до сборки. Новый поршень в изношенном либо повреждённом цилиндре не восстановит правильную работу пары сам по себе. Одновременно проверяют поверхность цилиндра, состояние колец, пальца и подшипника верхней головки шатуна.

Что сверить при подборе

Сопоставьте снятый поршень с новым по диаметру, общей высоте, форме днища и юбки. Проверьте диаметр и длину пальца, расстояние от его оси до днища, число и размеры кольцевых канавок. Расположение вырезов и элементов фиксации колец также должно соответствовать конструкции двигателя. Одного совпадения наружного диаметра недостаточно.

Рабочий зазор между поршнем и цилиндром определяют по измерениям и требованиям к конкретному двигателю. Слишком тесная посадка повышает риск прихвата при нагреве, чрезмерный зазор вызывает стук и ухудшает уплотнение. После расточки цилиндра размер поршня подбирают отдельно, а не выбирают стандартный автоматически.

Особенности установки

При сборке очищают посадочные поверхности, проверяют канавки и подбирают кольца нужного размера. Зазоры в замках колец проверяют в цилиндре по требованиям ремонтной документации. Кольца устанавливают без чрезмерного разведения, соблюдая их положение и расположение замков относительно фиксирующих штифтов, если они предусмотрены конструкцией.

Поршень ориентируют по указаниям для двигателя, трущиеся поверхности смазывают. Палец и его посадку проверяют до окончательной сборки, стопорные кольца используют новые и убеждаются, что они полностью вошли в канавки. При надевании цилиндра кольца аккуратно сжимают: усилием проталкивать поршень нельзя. После сборки проверяют свободное перемещение механизма; неверная ориентация, сломанное кольцо или неполная фиксация пальца могут повредить цилиндр.
