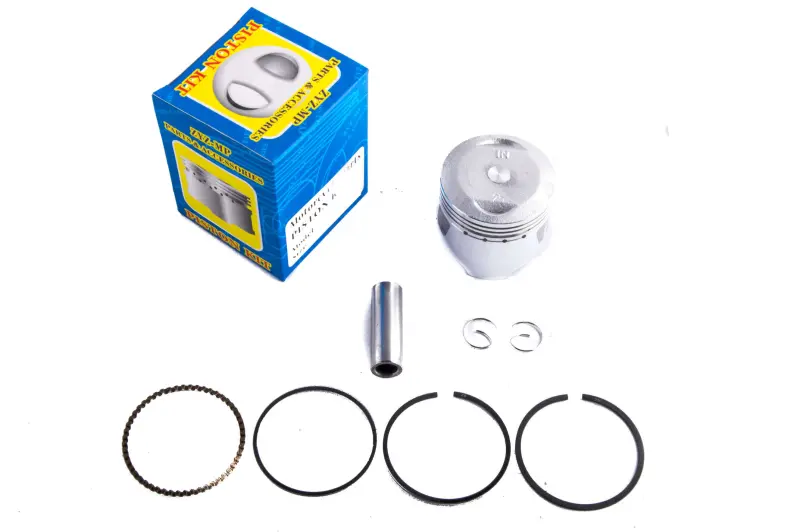

Поршень Delta 70 0,25 (Ø47,25) ZYZ-MP (#VDK)

Поршень Delta 70 0,25 (Ø47,25) ZYZ-MP (#VDK) предназначен для замены поршня в двигателе мопеда. Диаметр — 47,25 мм, обозначение ремонтного увеличения — 0,25. Такой размер подбирают по результатам измерения цилиндра: одной надписи модели на технике недостаточно, чтобы определить нужный поршень.

Назначение и конструкция

Поршень движется внутри цилиндра, воспринимает давление газов и передаёт усилие шатуну через поршневой палец. Кольца в его канавках уплотняют зазор между поршнем и стенкой цилиндра, а юбка направляет движение. Состояние этих поверхностей влияет на компрессию, расход масла и шум двигателя.

В верхней части поршня выполнены кольцевые канавки, ниже расположены отверстия. На днище есть выборки и маркировка «IN». При установке эту метку используют для ориентации в сторону впуска, сверяя положение с конструкцией двигателя. Форма днища, глубина выборок и положение пальца должны соответствовать снятой детали: одинаковый диаметр сам по себе не обеспечивает правильную работу.

Когда требуется замена

Повод проверить поршень — падение компрессии, увеличение расхода масла, дымность и посторонний стук в цилиндре. При разборке обращают внимание на задиры юбки, трещины, повреждённые перемычки между канавками и износ отверстий под палец. Эти симптомы могут быть связаны также с кольцами или цилиндром, поэтому решение о замене принимают после осмотра и измерений.

Если поршень пострадал от перегрева, недостатка смазки или попадания абразива, сначала устраняют причину повреждения. Иначе новая деталь быстро получит такой же износ. Риски на стенке цилиндра, овальность и конусность также нельзя исправить одной заменой поршня.

Что сверить при подборе

Сравните со снятым поршнем диаметр, общую высоту, расстояние от оси пальца до днища, форму верхней части и юбки. Отдельно проверьте диаметр и длину пальца, расположение его посадочных отверстий, число и ширину канавок под кольца. Ошибка в высоте или форме днища может изменить положение поршня в цилиндре и привести к контакту с соседними деталями.

Размер 47,25 мм не означает, что цилиндр нужно обработать ровно до этого диаметра. Между деталями необходим тепловой зазор; его назначают по требованиям двигателя и фактическому измерению поршня в контрольной точке. Слишком тесная посадка грозит прихватом при нагреве, слишком свободная — стуком, прорывом газов и ускоренным износом.

Особенности установки

До сборки очищают канавки и посадочные поверхности, проверяют состояние цилиндра и втулки либо посадки пальца в шатуне. Кольца подбирают под размер цилиндра и канавок поршня, проверяют зазоры в замках и свободу посадки. Изношенные кольца и повреждённые стопоры пальца заменяют, а разобранные уплотняемые соединения собирают с подходящими прокладками.

Палец и поверхности трения смазывают моторным маслом. Кольца устанавливают без чрезмерного растягивания, соблюдая их ориентацию и расположение замков по инструкции двигателя. Стопоры должны полностью войти в свои канавки. Цилиндр надевают без ударов и усилия через сопротивление колец, затем проверяют свободное движение механизма вручную. После сборки соблюдают установленный для двигателя режим обкатки.
