Коническая пара (планетарка) 9 зубьев МТ, ДНЕПР VDK

Коническая пара, которую также называют планетаркой, предназначена для главной передачи мотоциклов МТ, ДНЕПР. Она передаёт вращение от карданного привода к колесу, меняя направление передачи крутящего момента. Обозначение «9зб.» означает 9 зубьев. При замене важно подобрать пару под существующий редуктор: одного совпадения названия мотоцикла для этого недостаточно.

Конструкция и работа

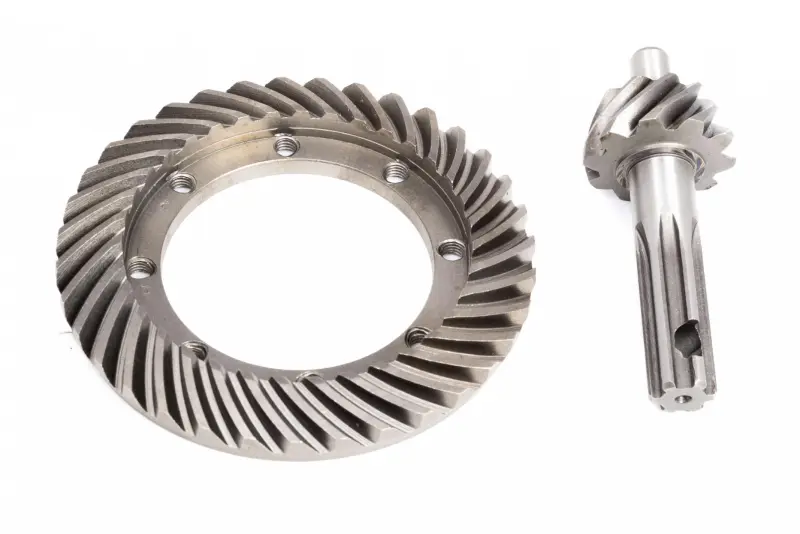

Пара состоит из большой ведомой шестерни кольцевой формы и ведущей шестерни с валом. Зубья имеют изогнутую форму, на кольцевой части предусмотрены крепёжные отверстия, а на валу — продольные шлицы. Большая шестерня соединяется с ведомой частью передачи, малая вводит вращение в зацепление. Обе детали работают совместно, поэтому при подборе оценивают не только каждую шестерню отдельно, но и соответствие пары в сборе.

Правильное положение зубьев относительно друг друга определяет шум и нагрев передачи. Нагрузка должна распределяться по предусмотренной зоне контакта, а между зубьями должен сохраняться необходимый зазор. Даже подходящие по посадке шестерни при неверной регулировке могут гудеть и быстро изнашиваться. Замена пары требует проверки зацепления, а не только установки деталей в корпус.

Когда нужна замена

Повод осмотреть шестерни — нарастающий вой редуктора под нагрузкой, изменение звука при сбросе газа, удары при смене тяги и металлические частицы в масле. На снятых деталях проверяют рабочие поверхности зубьев: сколы, трещины, выкрашивание и глубокие задиры служат причиной для замены. Похожий шум могут давать изношенные подшипники, поэтому до разборки стоит определить источник неисправности.

Недостаток смазки, загрязнённое масло, люфт опор и неверный зазор ускоряют повреждение зубьев. Если поставить новую пару, сохранив причину износа, шум и повреждения могут появиться снова. Изношенные шестерни меняют парой: установка новой шестерни к уже приработанной ответной детали затрудняет получение правильного контакта и может привести к неравномерной нагрузке.

Что сверить при подборе

Сопоставьте обе снятые шестерни с заменой: число зубьев каждой, направление изгиба зубьев, диаметр и толщину большой шестерни, расположение крепёжных отверстий. На ведущей детали проверьте длину вала, посадочные участки под подшипники, число и профиль шлицев. Число зубьев обеих шестерён определяет передаточное отношение; совпадение только обозначения «9зб.» ещё не подтверждает соответствие всей пары.

Особенности установки

При разборке сохраняют порядок регулировочных деталей и очищают корпус от продуктов износа. Одновременно осматривают подшипники, уплотнения, шлицевые соединения и крепёж ведомой шестерни. Повреждённые опоры и уплотнения заменяют по состоянию. Старые регулировочные прокладки могут служить отправной точкой при сборке, но не заменяют проверку положения новой пары.

После установки регулируют положение шестерён, боковой зазор и пятно контакта по руководству конкретного редуктора. Крепёж затягивают с предписанным моментом, проверяют плавность вращения без заеданий и применяют предусмотренную для редуктора смазку. Слишком тесное зацепление вызывает нагрев, чрезмерный зазор — удары и повышенную нагрузку на зубья. После сборки контролируют шум, нагрев корпуса и отсутствие утечек.
