Крышка сцепления правая Active (152FMH) VDK

Правая крышка сцепления Active (152FMH) VDK закрывает полость сцепления со стороны двигателя. Она защищает расположенные внутри детали от загрязнения и вместе с уплотнением стыка удерживает масло в картере. Сама крышка не передаёт вращение: её задача — закрывать механизм и обеспечивать правильное расположение предусмотренных конструкцией проходов и посадочных мест.

Конструкция и причины замены

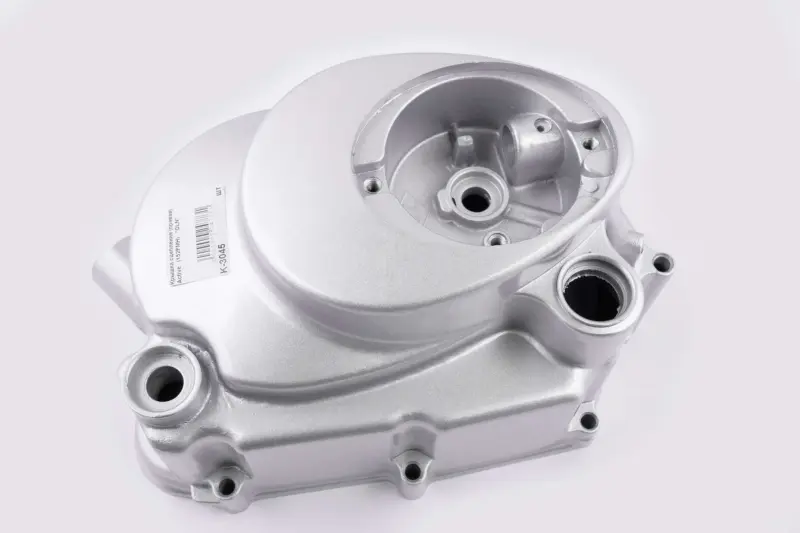

Крышка имеет объёмную форму с выступающей округлой частью, круглым углублением, отверстиями и крепёжными проушинами по краю. Поверхность серебристая. При подборе важен весь профиль корпуса: совпадение наружного контура ещё не означает, что внутренние выступы и посадочные места подойдут к двигателю. Крышка должна прилегать к картеру без перекоса и оставлять необходимое пространство для деталей сцепления.

Поводом для замены служат трещины после удара, сломанные проушины, повреждение плоскости прилегания или изношенные посадочные места. Следы масла на стыке требуют проверки: течь может возникнуть из-за прокладки, уплотнения проходящего вала или повреждения самой крышки. Если корпус целый, сначала стоит определить источник утечки. Замена крышки не устранит течь через соседнее уплотнение и не исправит неисправность самого сцепления.

Что сверить при подборе

Сравните снятую крышку и замену с наружной и внутренней стороны. Проверьте форму прилегающего края, число и расположение крепёжных отверстий, высоту выступов, положение проходов под валы и геометрию посадочных мест. Отдельно сопоставьте места под уплотнения и направляющие, если они предусмотрены на вашем двигателе. Различия здесь могут помешать сборке даже при одинаковом общем очертании детали.

Осмотрите также элементы, которые предстоит перенести со старой крышки. Они должны устанавливаться в соответствующие посадочные места без расточки, подгибания и принудительного смещения. Прокладку подбирают по форме стыка и расположению отверстий. Неподходящий контур уплотнения может оставить участок соединения негерметичным или перекрыть предусмотренный проход. Повреждённые прокладки и уплотнения при сборке заменяют.

Особенности установки

Работу выполняют на остывшем двигателе, предварительно очистив место соединения. Масло сливают, если этого требует порядок снятия крышки на двигателе. При разборке сохраняют расположение крепежа, направляющих и снимаемых деталей. Остатки старой прокладки удаляют бережно, без царапин на привалочной плоскости; загрязнения не должны попадать внутрь картера. Одновременно осматривают доступные уплотнения, проходящие через крышку валы и ответную поверхность картера.

При сборке крышку совмещают с направляющими и посадочными местами. Она должна садиться без принудительного притягивания болтами. Если остаётся зазор или чувствуется упор, проверяют положение внутренних деталей и соответствие корпуса. Крепёж затягивают равномерно, с моментом по руководству двигателя: чрезмерное усилие способно повредить проушины и резьбу. После сборки восстанавливают уровень масла, проверяют работу механизма и отсутствие подтекания по стыку и вокруг уплотнений.
