Крышка вариатора 4T GY6 50 (12 колесо, 139QMB) VDK

Крышка вариатора для четырёхтактного скутера 4T GY6 50 с двигателем 139QMB, вариант «12 колесо». Закрывает отсек ременной передачи и отделяет вращающиеся детали от внешнего пространства. Её меняют при повреждении корпуса, крепёжных ушек или прилегающей к картеру кромки, когда старую крышку уже нельзя закрепить ровно и без зазоров.

Конструкция и назначение

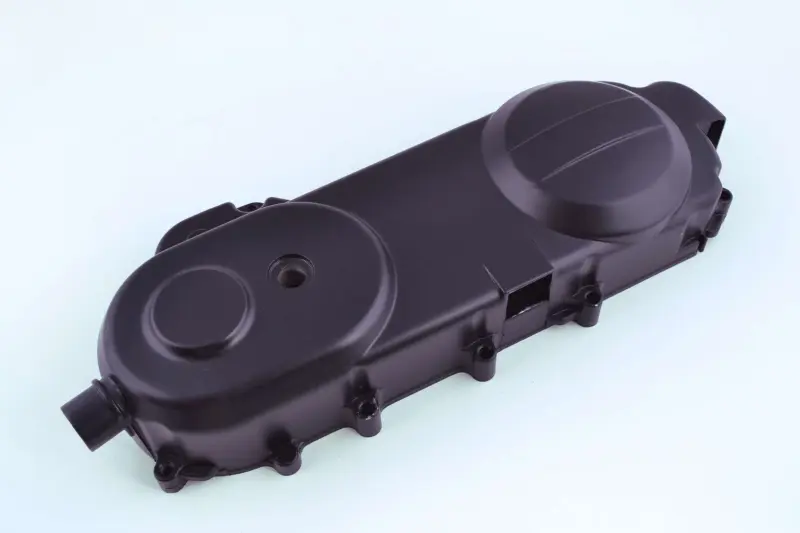

Корпус чёрного цвета имеет вытянутую форму, округлые выступающие участки и крепёжные ушки по периметру. На торце расположен патрубок, сбоку — прямоугольный проём. При подборе эти детали конструкции нужно сопоставить со снятой крышкой: от их расположения зависит стыковка с соседними элементами. Наружное сходство само по себе не подтверждает совпадение посадки.

Крышка помогает ограничить попадание дорожной грязи и посторонних предметов к ремню и шкивам. Для её работы важны целый корпус и плотное прилегание по предусмотренному контуру. Трещина, сколотый край или отломанное ушко мешают нормально закрыть отсек, даже если оставшиеся болты удаётся затянуть.

Когда нужна замена

Повод осмотреть крышку — удар о препятствие, появившийся дребезг, трещины возле отверстий или заметный зазор по стыку. Повреждения креплений также возникают при перекосе во время сборки и чрезмерной затяжке. Следы касания на внутренней стороне требуют проверки причины: новая крышка не устранит неисправность, из-за которой ремень или другая вращающаяся деталь задевает корпус.

Что сверить при подборе

Положите снятую деталь рядом и сравните общую длину, контур прилегающей кромки, число и расположение отверстий под болты. Проверьте глубину корпуса, выступы, патрубок и боковой проём. Совпадение обозначения двигателя нужно дополнить проверкой самой крышки: несовпадающее отверстие или другая форма края не позволяют установить её без перекоса.

Отдельно сопоставьте посадочные места деталей, которые крепятся к старой крышке или проходят через неё. Если на технике установлен механизм кикстартера, проверьте соответствующие отверстия и опоры. При переносе деталей оцените состояние втулок, пружин и стопорных элементов. Изношенные сопряжения могут оставить люфт и шум после замены корпуса.

Установка и проверка

Работу выполняют на остывшем двигателе, исключив случайный запуск. До снятия запомните расположение болтов и наружных креплений: болты разной длины должны вернуться на свои места. После демонтажа очистите прилегающую поверхность картера, проверьте резьбу и установочные втулки, если они предусмотрены конструкцией. Осмотрите доступные участки ремня и шкивов на повреждения и следы задевания.

Крышку сначала совмещают с посадочными местами вручную. Она должна встать без принудительного стягивания болтами; сопротивление при посадке — повод проверить совмещение. Крепёж наживляют и затягивают равномерно с усилием по руководству скутера. После сборки проверяют прилегание, наружные соединения и работу перенесённого механизма запуска. Перекос может повредить ушки, сорвать резьбу или привести к касанию вращающихся деталей.
