Крышка вариатора 4T GY6 50 (колесо 10″, 139QMB) VDK

Крышка вариатора для четырёхтактного скутера 4T GY6 50 с двигателем 139QMB и колесом 10″ закрывает ременную передачу со стороны вариатора и сцепления. Она защищает внутренние детали от случайного контакта и прямого попадания дорожной грязи. При подборе учитывают не только обозначение двигателя, но и форму картера: крышка должна точно совпасть с посадочным контуром и креплениями.

Конструкция и причины замены

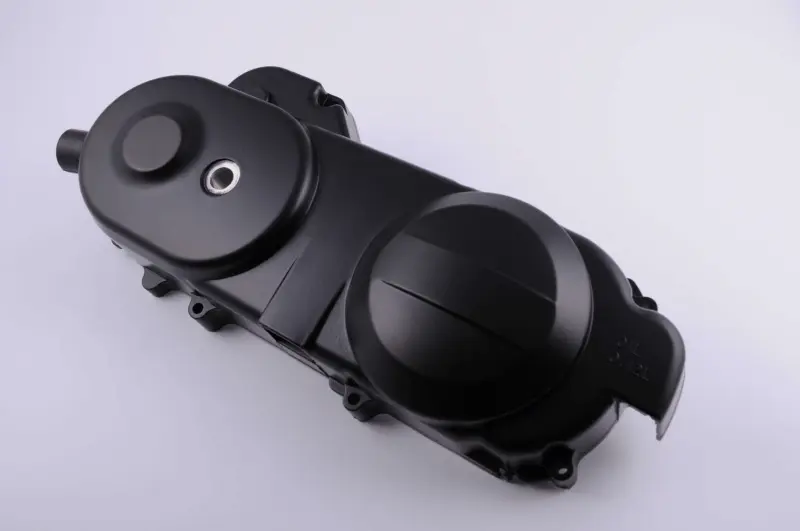

Крышка чёрного цвета, вытянутой формы, с двумя округлыми выступающими участками. По краям расположены крепёжные проушины, в корпусе есть отверстия и выступы. Их расположение имеет значение при сравнении со снятой деталью: внешне близкие крышки могут отличаться посадкой и мешать установке соседних деталей.

Обычно крышку меняют после удара, появления трещин, повреждения края или облома крепёжной проушины. Поводом для проверки служат также неплотное прилегание к картеру и следы касания вращающихся деталей изнутри. Если появился посторонний шум, сначала находят его причину: замена корпуса сама по себе не устранит неисправность ременной передачи или пускового механизма.

Что сверить при подборе

Сравните снятую крышку с новой по общей длине, контуру прилегающей плоскости, числу отверстий и расстояниям между ними. Проверьте положение выступов и отверстий под связанные с крышкой детали. Обозначение размера колеса помогает сузить выбор, но не заменяет проверку геометрии корпуса. Несовпадение даже одной точки крепления — причина остановить установку и уточнить подбор.

Отдельно осмотрите внутреннюю сторону старой крышки и элементы кикстартера, которые с ней сопрягаются. При переносе механизма должны совпадать его посадочные места и опоры. Сверьте также участки прилегания воздуховодов, втулок и других деталей, если они предусмотрены конструкцией вашего скутера. Старый корпус удобно сохранить до завершения ремонта как образец для сравнения.

Установка и проверка

Работу выполняют на остывшем двигателе при выключенном зажигании, устойчиво закрепив скутер. Перед снятием очищают наружную часть крышки, чтобы грязь не попала внутрь передачи. Болты раскладывают по местам: при разной длине их нельзя переставлять произвольно. После демонтажа убирают остатки загрязнений с прилегающих поверхностей и проверяют, нет ли повреждений ответной части картера.

При открытой крышке стоит осмотреть ремень на трещины и расслоение, а доступные детали пускового механизма — на повреждения и заедание. Изношенные втулки, пружины и уплотняющие детали, если они предусмотрены, оценивают отдельно. Смазка не должна попадать на ремень и рабочие поверхности шкивов.

Крышку сначала устанавливают без усилия и проверяют равномерность прилегания. Нельзя стягивать заметный зазор болтами: так можно сломать проушины или повредить резьбу в картере. Крепёж затягивают постепенно, с моментом по руководству скутера. После сборки проверяют возврат кикстартера, если он установлен, и отсутствие постороннего шума. Неправильно подобранная или перекошенная крышка может задевать внутренние детали и нарушать работу пускового механизма.
