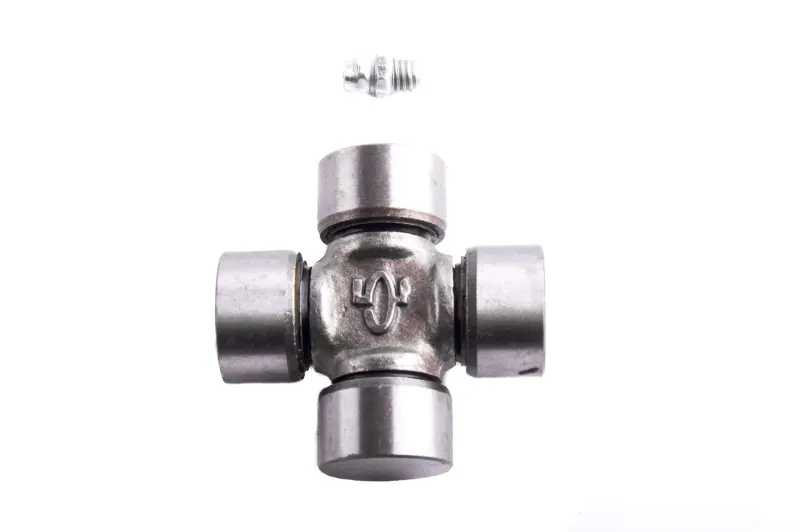

Крестовина кардана МТ, ДНЕПР, УРАЛ, К-750 VDK

Назначение крестовины

Крестовина кардана для МТ, ДНЕПР, УРАЛ, К-750 служит подвижным соединением вилок карданной передачи. Она передаёт вращение между частями привода, которые работают под углом друг к другу. Исправный шарнир должен двигаться плавно, без заедания и ощутимого люфта: от этого зависит равномерность передачи нагрузки и состояние сопряжённых деталей.

У крестовины четыре цилиндрические чашки, расположенные попарно напротив друг друга. В собранном шарнире они устанавливаются в посадочные отверстия вилок и образуют две оси поворота. При подборе имеет значение не только общий размер крестовины, но и посадка каждой чашки, способ её фиксации и свободное движение соединения после сборки.

Когда нужна замена

Повод проверить крестовину — стук при смене тяги, щелчки при трогании, появление вибрации или люфт между вилками. При осмотре снятого шарнира настораживают тугой ход, движение рывками, следы коррозии и повреждённые уплотнения у чашек. Такие признаки требуют проверки: похожие симптомы могут возникать и из-за износа соседних соединений кардана.

Недостаток смазки, попадание воды и грязи, повреждение уплотнений и ударные нагрузки ускоряют износ опор крестовины. Если на рабочих поверхностях появились выработка или задиры, добавление смазки не устраняет причину люфта. Продолжительная езда с разбитым шарниром увеличивает нагрузки на вилки и может повредить их посадочные отверстия.

Что сверить со снятой деталью

Измерьте диаметр чашек и полный размер крестовины по противоположным чашкам в обоих направлениях. Сравните высоту чашек, расположение уплотнений, конструкцию фиксаторов и посадочные места под них. Также проверьте расположение точки смазки, если она предусмотрена конструкцией вашего кардана: после сборки к ней должен оставаться доступ, а выступающие части не должны задевать вилки.

Одного совпадения названия мотоцикла недостаточно для проверки посадки. Ориентируйтесь на фактически установленный кардан, особенно если его уже ремонтировали или меняли. Слишком свободная посадка приводит к перемещению чашек и разбиванию отверстий, а несоответствие размеров по ширине мешает правильно установить фиксаторы либо зажимает шарнир.

Особенности установки

До разборки отметьте взаимное положение деталей кардана. Снимайте фиксаторы и выпрессовывайте чашки с подходящей опорой, не деформируя вилки. Очистите посадочные отверстия и канавки фиксаторов, осмотрите их на трещины, задиры и выработку. Повреждённые уплотнения и деформированные стопорные детали заменяют; изношенные посадки вилок требуют отдельного устранения дефекта.

При сборке чашки вводят ровно, без перекоса, контролируя положение игл подшипников внутри. Смещённая игла может помешать чашке сесть на место, поэтому увеличивать усилие при неожиданном упоре нельзя. Используйте смазку и порядок обслуживания, предусмотренные для карданного шарнира вашей техники.

После установки убедитесь, что фиксаторы полностью заняли свои места, а крестовина плавно поворачивается в обеих плоскостях. Заедание или заметный люфт — причина повторно проверить сборку и соответствие размеров. Одновременно осмотрите соседние соединения и крепления кардана, чтобы износ рядом не свёл результат замены к минимуму.
