Корзина сцепления МИНСК, ВОСХОД VDK

Корзина сцепления МИНСК, ВОСХОД VDK служит для передачи вращения в механизме сцепления мотоцикла. Она работает вместе с пакетом дисков: при включённом сцеплении усилие передаётся к коробке передач, а при выжиме рычага диски размыкаются и поток мощности прерывается. Состояние корзины влияет на свободное перемещение дисков и плавность включения сцепления.

Конструкция и работа

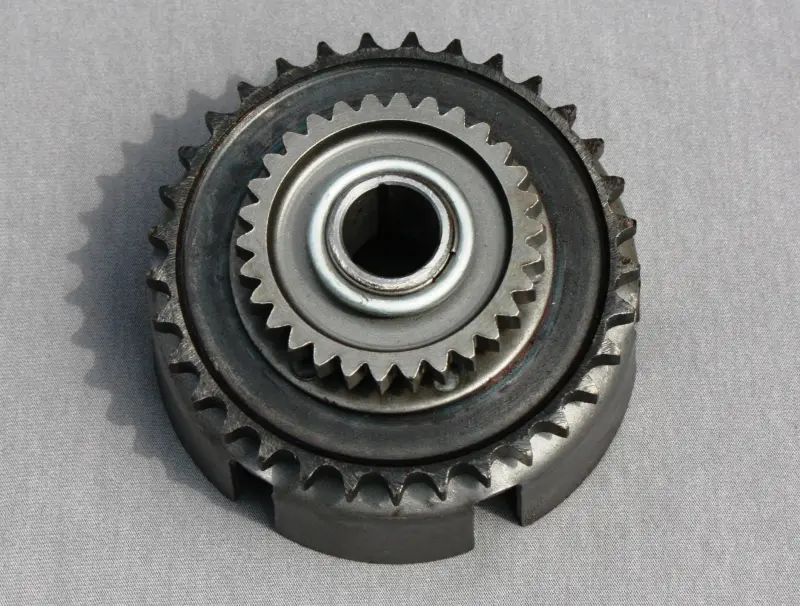

Деталь имеет круглую форму, наружный зубчатый венец, центральное отверстие и меньший зубчатый элемент вокруг него. По краю корпуса предусмотрены вырезы. При подборе важна вся геометрия корзины: совпадения наружного диаметра недостаточно, если отличаются посадка, расположение зубчатых элементов или глубина корпуса. Даже небольшое несоответствие может нарушить положение детали относительно сопряжённых частей.

Во время работы корзина воспринимает переменную нагрузку, особенно при трогании и резком включении сцепления. В местах контакта с выступами дисков со временем могут появляться канавки и забоины. Они мешают дискам свободно расходиться, поэтому сцепление способно включаться рывком или продолжать передавать часть усилия при выжатом рычаге. Изношенные зубья, трещины и деформация корпуса также служат поводом для замены.

Что сверить при подборе

Ориентируйтесь на снятую корзину и устройство конкретного двигателя. Сопоставьте диаметр и глубину корпуса, центральное отверстие, посадочные поверхности, форму и расположение вырезов. Отдельно проверьте число зубьев, их профиль и положение каждого зубчатого венца относительно корпуса. Эти параметры должны соответствовать ответным деталям, иначе правильного зацепления и свободной работы сцепления добиться не получится.

Проверьте, как в корзине располагается штатный пакет дисков: выступы должны подходить к направляющим, а сами диски — перемещаться без закусывания. Учитывайте конструкцию крепления, расположение упорных поверхностей, шайб и проставок. Общее название мотоцикла не заменяет сравнения деталей, особенно если двигатель раньше ремонтировали или меняли его составные части.

Проверка и замена

Рывки, шум и неполное выключение сцепления сами по себе ещё не указывают на неисправность корзины. После разборки осмотрите её контактные поверхности и зубья, проверьте наличие трещин и следов перекоса. Одновременно оцените состояние дисков, внутреннего барабана, сопряжённого привода и опорных деталей. Повреждённые диски или изношенная опора могут сохранить прежние симптомы даже после установки новой корзины.

Замену выполняют при остановленном двигателе по порядку разборки сцепления конкретного мотоцикла. После снятия крышки освобождают нажимной механизм и пакет дисков, затем крепление корзины; расположение шайб, проставок и стопорных деталей сохраняют для правильной сборки. Новую корзину устанавливают на очищенные посадочные поверхности, без перекоса и принудительного подбивания. Крепёж затягивают и стопорят способом, предусмотренным руководством по двигателю.

При сборке проверяют свободу вращения и перемещения дисков, отсутствие задевания соседних деталей, затем регулируют привод сцепления. Неподходящую посадку нельзя компенсировать затяжкой крепежа или случайными шайбами: это может вызвать перекос, ускоренный износ зубьев и повреждение дисков. Первую проверку проводят без резкой нагрузки, оценивая плавность включения и полноту размыкания сцепления.
