Корзина сцепления ИЖ ПЛАНЕТА узкая VDK

Назначение и конструкция

Узкая корзина сцепления ИЖ ПЛАНЕТА VDK предназначена для замены корзины в механизме сцепления мотоцикла. Она участвует в передаче крутящего момента от двигателя к коробке передач через пакет дисков. При включённом сцеплении диски передают вращение, а при выключении должны свободно разъединяться. Поэтому состояние корзины влияет не только на передачу тяги, но и на то, насколько чётко сцепление размыкается.

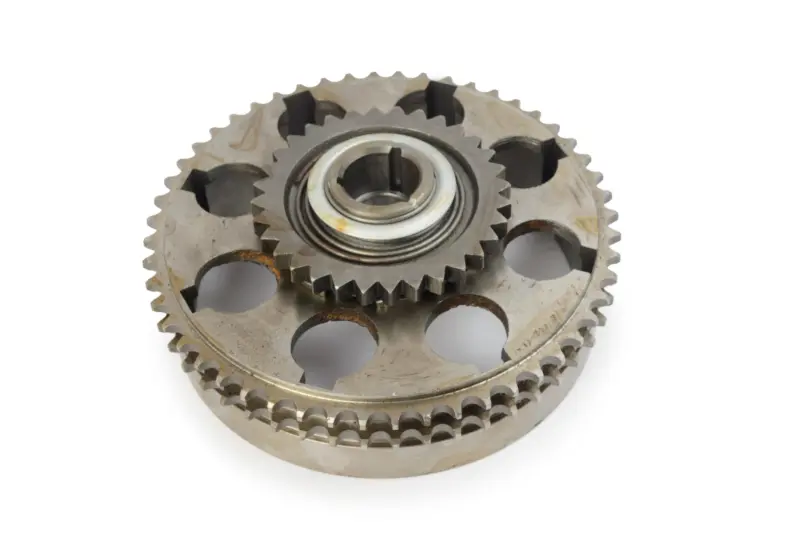

Деталь имеет крупный наружный зубчатый венец, центральную зубчатую часть, посадочное отверстие и круглые отверстия в корпусе. При подборе нужно учитывать взаимное расположение этих элементов и ширину корзины. Обозначение «узкая» отличает её по исполнению, но не заменяет сравнение со снятой деталью: совпадения одного диаметра недостаточно для правильной установки.

Когда нужна замена

Корзину проверяют при рывках во время трогания, постороннем стуке со стороны сцепления и затруднённом разъединении дисков. Основанием для замены могут стать повреждённые зубья, трещины, деформация корпуса, выработка посадочных поверхностей или глубокие следы контакта с дисками. Такие дефекты мешают деталям двигаться и передавать нагрузку в предусмотренном положении.

Одни лишь пробуксовка или неполное выключение сцепления ещё не указывают на повреждение корзины. Похожие симптомы возникают при износе дисков и нарушении регулировки привода. После разборки оценивают именно состояние корзины и сопряжённых поверхностей. Установка новой детали без устранения причины перекоса или повышенного люфта может привести к повторной выработке.

Что сверить при подборе

Сравните общую ширину, наружный диаметр, расположение зубчатых венцов, их профиль и число зубьев. Отдельно проверьте форму и размер центральной посадки, выступы, упорные поверхности и положение корзины относительно соседних деталей. Даже близкая по виду корзина при другом вылете может сместить линию передачи или упереться в прилегающие части механизма.

Проверьте соответствие корзины установленному пакету дисков: его размещение, опорные участки и возможность свободного перемещения при выключении сцепления. Если двигатель уже ремонтировали, ориентируйтесь также на фактически установленную конструкцию. Нельзя компенсировать несовпадение посадки затяжкой крепежа или случайными шайбами: это меняет зазоры и может вызвать заедание.

Установка и проверка

При разборке сохраните порядок втулок, шайб и других снятых деталей, очистите посадочные места и осмотрите сопряжённые зубья, цепь привода, диски и опоры корзины. Изношенные сопряжённые детали проверяют на необходимость замены вместе с ней. Новая корзина не устранит люфт, если его причина находится в опоре, и не исправит повреждение ответных зубьев.

Сборку выполняют по руководству для двигателя, соблюдая порядок деталей, способ фиксации и момент затяжки крепежа. Корзина должна занять своё место без перекоса и принудительной подгонки. До закрытия крышки проверяют вращение, отсутствие задеваний и перемещение дисков. После сборки регулируют привод сцепления и проверяют плавность включения. Заедание, новый стук или неполное размыкание требуют повторной проверки монтажа.
