Катушка зажигания МТ, ДНЕПР, УРАЛ 12V VDK

Катушка зажигания МТ, ДНЕПР, УРАЛ 12V VDK предназначена для системы зажигания с напряжением питания 12 В. Она преобразует низковольтное питание в высоковольтные импульсы, необходимые для образования искры на свечах. От исправности катушки зависит, сможет ли система зажигания устойчиво поджигать топливную смесь при запуске и во время работы двигателя.

Конструкция и причины замены

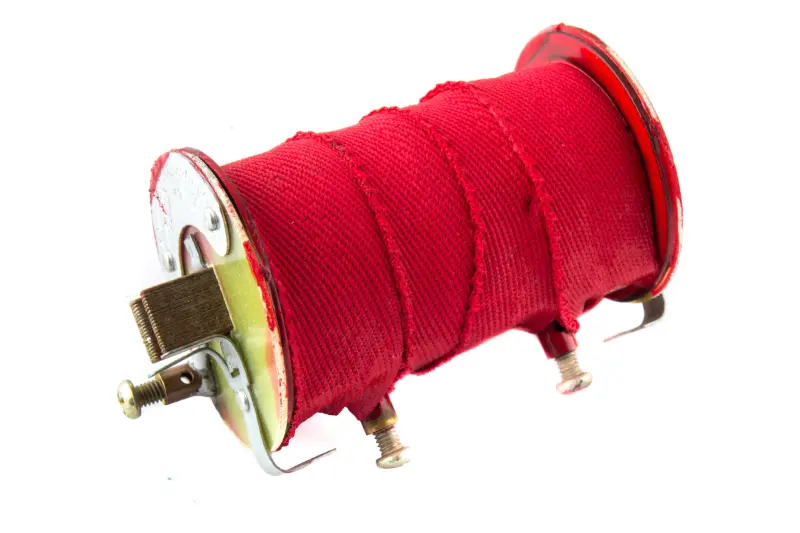

Катушка имеет вытянутую форму, красную наружную обмотку, торцевые пластины и резьбовые контактные выводы. При подборе имеют значение не только очертания детали, но и расположение контактов: проводам должно хватать длины для подключения без натяжения, а выводы не должны касаться соседних металлических частей.

Поводом проверить катушку становятся трудный запуск, перебои зажигания, пропуски воспламенения и исчезновение искры после прогрева. Эти симптомы могут возникать также из-за свечей, высоковольтных проводов, колпачков или плохих соединений. Поэтому замену стоит делать после проверки питания и контактов, а не только по поведению двигателя. Повреждение изоляции, следы пробоя, подгорание выводов и обрыв обмотки — отдельные причины для проверки самой катушки.

Что сверить при подборе

Обозначение 12V означает номинальное напряжение 12 В. Одного совпадения напряжения недостаточно: катушка должна соответствовать установленной системе зажигания и способу управления ею. Сравните снятую деталь с новой по креплению, габаритам, числу и расположению выводов, а также способу присоединения высоковольтных проводов. Ошибка в креплении мешает надёжно закрепить катушку, а неподходящие контакты вынуждают переделывать соединения.

• Проверьте свободное место в зоне установки и возможность закрепить деталь штатным держателем.
• Сопоставьте обозначения контактов и схему подключения с руководством по установленной системе зажигания.
• Если зажигание переоборудовано, ориентируйтесь на требования его изготовителя к катушке, включая сопротивление первичной обмотки.

Несоответствие параметров может привести к слабой искре, перегреву катушки или перегрузке управляющего устройства. Сопротивление обмоток оценивают по нормативам конкретной системы: произвольное значение из описания другой катушки не подходит для проверки.

Установка и проверка

Работу начинают при выключенном зажигании и отключённой аккумуляторной батарее. До снятия отмечают подключение проводов, затем освобождают контакты и крепление. Новую катушку закрепляют без перекоса, не пережимая наружную обмотку. Провода присоединяют по схеме, а контактные гайки затягивают аккуратно, чтобы не провернуть вывод и не повредить его основание.

Одновременно осматривают держатель, наконечники, высоковольтные провода и свечные колпачки. Ослабленные соединения восстанавливают, детали с трещинами и повреждённой изоляцией заменяют. Провода укладывают вдали от горячих поверхностей и мест перетирания. После подключения проверяют запуск и устойчивость работы двигателя; для проверки искры используют предназначенный для этого тестер, не удерживая высоковольтный провод рукой.
