Катушка зажигания МИНСК, ВОСХОД VDK

Катушка зажигания МИНСК, ВОСХОД VDK служит для получения высокого напряжения, необходимого для искры на свече. От её исправности зависит воспламенение топливной смеси при запуске и во время работы двигателя. Деталь заменяют при повреждении корпуса, нарушении изоляции или подтверждённой неисправности обмоток. При подборе учитывают устройство установленной системы зажигания и сравнивают новую катушку со снятой.

Конструкция и подключение

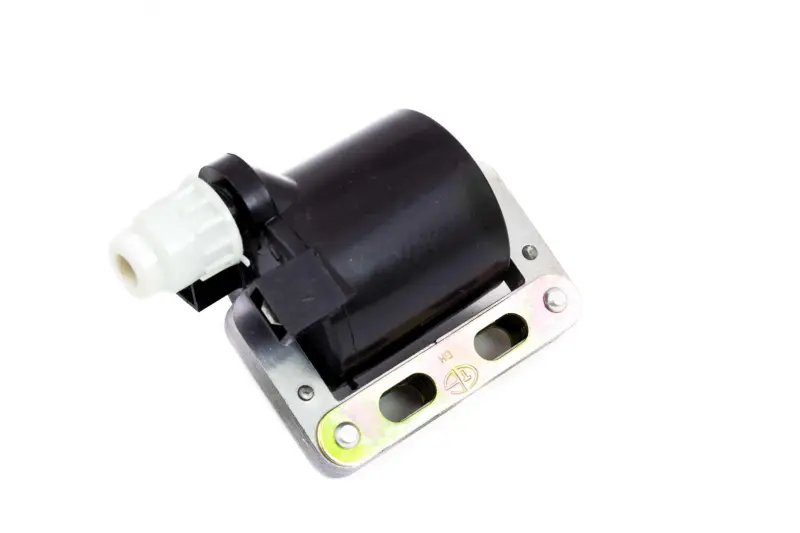

Катушка имеет чёрный корпус, светлый выступающий вывод и основание с крепёжными отверстиями. Основание позволяет закрепить её на штатном месте, а расположение вывода определяет, как будет подходить высоковольтный провод. Для установки имеют значение форма опоры, расстояние между точками крепления, положение корпуса и способ подключения проводов. Даже при сходной форме различия в этих деталях могут помешать монтажу.

Когда стоит проверить катушку

Поводом для проверки становятся трудный запуск, пропуски зажигания, перебои после прогрева и исчезновение искры. Трещины, следы пробоя, повреждённый вывод или ненадёжное соединение с проводом также требуют внимания. Такие симптомы бывают связаны и со свечой, свечным колпачком, проводкой или другими частями зажигания, поэтому замену катушки проводят после проверки причины неисправности. Одного отсутствия искры недостаточно, чтобы уверенно признать катушку неисправной.

Что сверить при подборе

Сравните обозначения на старой детали, её крепление и все места подключения. Проверьте, соответствует ли катушка схеме зажигания мотоцикла: совпадение крепёжных отверстий само по себе не подтверждает электрическую совместимость. Если систему ранее переделывали, ориентируйтесь на фактически установленные компоненты и схему подключения. Контрольные значения сопротивления берут из технической документации именно к этой системе, а не подбирают по внешнему сходству катушек.

Убедитесь, что провод подходит к выводу без натяжения и резкого перегиба, а корпус не упирается в соседние детали. Осмотрите высоковольтный провод и колпачок свечи: растрескавшуюся изоляцию, повреждённые контакты и ослабленную посадку нужно устранить вместе с заменой катушки. Иначе утечка высокого напряжения или плохой контакт могут сохранить перебои даже после установки исправной детали.

Особенности замены

Работайте при выключенном зажигании и остывшем двигателе; если установлен аккумулятор, отключите его согласно руководству техники. До снятия отметьте расположение проводов, затем отсоедините их, не тянув за изоляцию, и освободите крепление катушки. Очистите место установки и проверьте состояние крепежа. Если схема предусматривает контакт основания с массой, сопрягаемые поверхности должны обеспечивать надёжное соединение.

Закрепите катушку без перекоса, подключите провода по схеме и проложите их вдали от горячих и подвижных деталей. После сборки проверьте запуск и устойчивость работы двигателя. Неверное подключение или несовместимая катушка могут привести к отсутствию искры, перегреву и повреждению компонентов зажигания. При проверке не касайтесь высоковольтного вывода и используйте предназначенный для этого искровой тестер.
