Катушка зажигания ИЖ 6V VDK

Катушка зажигания ИЖ 6V VDK предназначена для формирования высокого напряжения, необходимого для искры на свече. Она работает в системе зажигания: при переключении тока в первичной обмотке во вторичной возникает импульс, который передаётся к свече по высоковольтному проводу. Обозначение 6V указывает на номинальное напряжение 6 В и служит одним из основных ориентиров при подборе замены.

Устройство и подключение

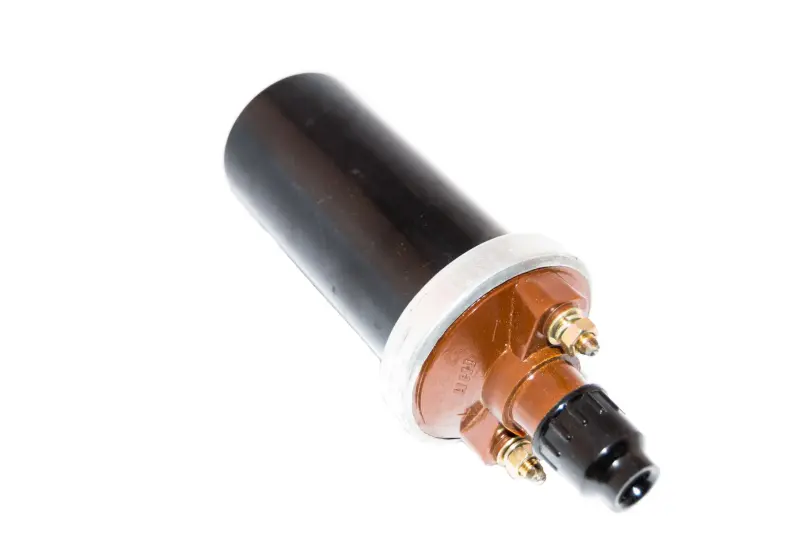

Катушка имеет вытянутый цилиндрический корпус с круглым буртиком возле торцевой крышки. На крышке расположены два резьбовых контактных вывода с гайками и отдельный выступающий высоковольтный выход. Такое расположение соединений нужно учитывать при сравнении со снятой катушкой: провода должны подходить к своим выводам без натяжения, а корпус — размещаться в штатном креплении без перекоса.

Когда проверяют катушку

Поводом для проверки становятся затруднённый запуск, перебои зажигания, пропадание искры после прогрева или отказ двигателя запускаться. Трещины крышки, повреждения изоляции возле высоковольтного выхода, следы пробоя и ослабленные контакты также требуют внимания. Эти признаки сами по себе ещё не доказывают неисправность обмоток: похожие симптомы возникают из-за свечи, наконечника, провода и плохих соединений. Катушку заменяют после проверки причины сбоя, чтобы новая деталь не осталась работать с прежней неисправностью.

Что сверить при подборе

Сравните напряжение системы зажигания, способ подключения и обозначения выводов на старой катушке. Одного совпадения формы корпуса недостаточно: катушка должна соответствовать схеме зажигания конкретного мотоцикла. Для проверки электрических параметров пользуйтесь техническими данными вашей системы, а не универсальными значениями сопротивления. Неверно подобранная катушка может давать слабую искру, перегреваться и создавать лишнюю нагрузку на детали, управляющие зажиганием.

Отдельно проверьте посадку корпуса в держателе, свободное место вокруг крышки и способ фиксации высоковольтного провода. Крепление должно удерживать катушку без смещения от вибрации и без чрезмерного сдавливания корпуса. Состояние наконечников проводки тоже влияет на результат ремонта: окисленные поверхности и ослабленные соединения мешают устойчивому контакту даже с исправной катушкой.

Замена и проверка

Перед снятием выключите зажигание и отключите питание. Отметьте расположение проводов, затем отсоедините их и освободите крепление корпуса. Новую катушку закрепите на штатном месте, низковольтные провода подключите по схеме мотоцикла и маркировке выводов. Гайки затягивайте без чрезмерного усилия, чтобы не повредить контакты и крышку. Высоковольтный провод установите с надёжной фиксацией; его нельзя оставлять натянутым или прижатым к горячим деталям.

При замене осмотрите держатель, изоляцию проводов, свечной наконечник и защитные колпачки соединений. Повреждённые сопутствующие детали замените, а загрязнённые контакты очистите. После сборки проверьте крепление и работу двигателя при запуске и прогреве. Для проверки искры используйте предназначенный для этого прибор: не удерживайте высоковольтный провод рукой при включённом зажигании.
