Правая крышка картера 4T GY6 50 (139QMB/A) с маслозаливной горловиной VDK

Правая крышка картера с маслозаливной горловиной предназначена для четырёхтактного двигателя GY6 50 (139QMB/A). Она закрывает правую сторону картера и вместе с уплотнением стыка удерживает масло внутри двигателя. Горловина служит для его заливки. Такую деталь подбирают при повреждении корпуса крышки, когда замена одного уплотнения уже не устраняет причину течи.

Конструкция и причины замены

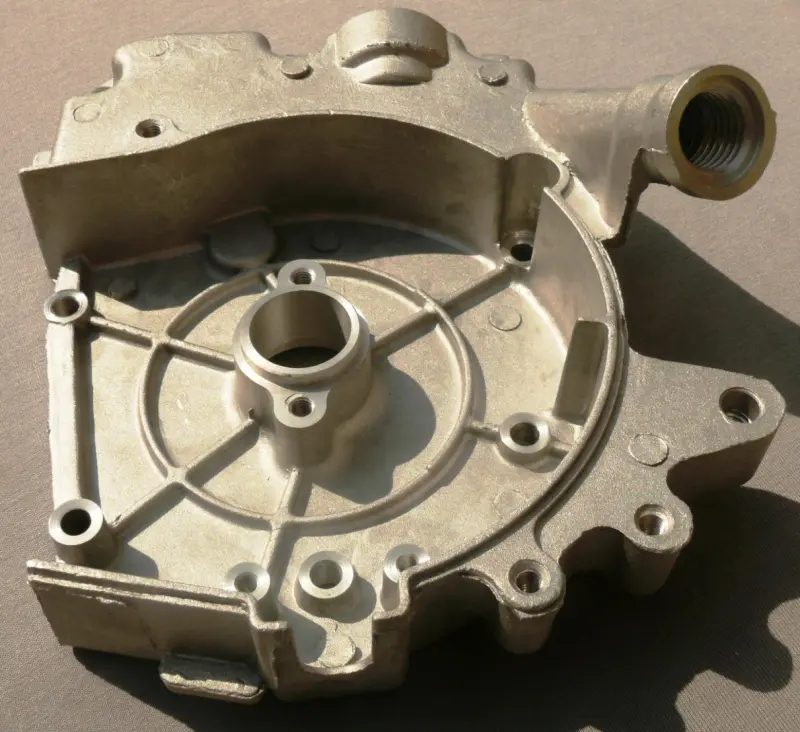

Крышка имеет развитый контур прилегания, крепёжные отверстия по периметру, внутренние рёбра и центральное посадочное отверстие. Маслозаливная горловина вынесена в сторону и снабжена внутренней резьбой. При подборе значение имеет вся геометрия: совпадения нескольких отверстий недостаточно, если отличаются глубина корпуса, центральная посадка или положение горловины.

Поводом для замены становятся трещины после удара, обломанные крепёжные приливы, повреждение резьбы горловины и деформация плоскости прилегания. Изношенная или повреждённая посадочная поверхность также требует внимания: новая прокладка не исправит дефект самого корпуса. Если масло появляется по стыку, сначала стоит установить место утечки и проверить уплотнение. Следы масла сами по себе ещё не означают, что крышку обязательно нужно менять.

Что сверить со снятой крышкой

Сравните наружный контур и плоскость стыка, число и расположение креплений, высоту приливов, диаметр и глубину центральной посадки. Отдельно проверьте внутренние выступы и выемки: крышка должна занимать своё место без контакта с движущимися деталями. Сопоставьте направление горловины и её резьбу с используемой пробкой или щупом. Даже небольшое отличие может помешать закрыть заливное отверстие или правильно посадить корпус.

Полезно сохранить снятую прокладку как образец расположения отверстий, но для сборки подготовить новое подходящее уплотнение. Проверьте также состояние пробки, её уплотнительного кольца, крепежа и направляющих втулок, если они предусмотрены конструкцией двигателя. Повреждённые сопутствующие детали могут оставить течь и после замены крышки. При сравнении ориентируйтесь на двигатель и снятый корпус, а не только на внешний вид скутера.

Особенности установки

Работу выполняют на остывшем двигателе, предварительно очистив участок вокруг крышки и слив масло. При разборке отмечают места болтов разной длины и сохраняют расположение направляющих. Остатки старого уплотнения удаляют с ответной плоскости без царапин и попадания мусора внутрь. Перед сборкой проверяют кромки, посадочные поверхности и свободное совмещение отверстий.

Крышку устанавливают без перекоса, с уплотнением, предусмотренным для двигателя. Герметик применяют только там, где это требует порядок сборки: его излишки не должны попадать внутрь. Болты сначала наживляют вручную, затем равномерно затягивают в несколько проходов с моментом по руководству двигателя. Притягивать несовпадающую крышку болтами нельзя — это может повредить корпус или резьбу креплений.

После сборки заливают масло до требуемого уровня и проверяют герметичность стыка и горловины. При появлении течи или постороннего шума двигатель останавливают и проверяют сборку. Ошибка подбора способна вызвать потерю масла, перекос посадок и контакт внутренних деталей с крышкой, поэтому точное совпадение сопрягаемых поверхностей важнее общего сходства корпуса.
