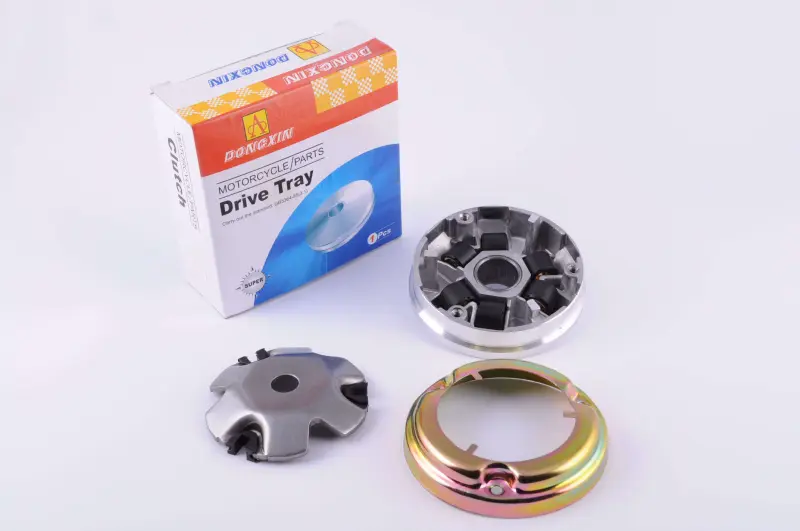

Вариатор передний Honda Dio AF18/AF25 VDK, голый

Передний вариатор Honda Dio AF18/AF25 VDK

Передний вариатор предназначен для обслуживания трансмиссии двухтактных скутеров Honda Dio с модификациями AF18 и AF25. Деталь участвует в изменении передаточного отношения клиноременной трансмиссии: при изменении оборотов подвижная часть шкива перемещается, ремень занимает другое положение, а тяга и скорость скутера согласуются с режимом движения. Исправное состояние вариатора особенно заметно при старте, разгоне и переходе двигателя на более высокие обороты.

Позиция представлена в исполнении «голый». Это обозначение комплектации необходимо учитывать при подготовке ремонта: ролики, втулку вариатора, наружную щеку, крепеж и другие сопряженные детали следует проверять отдельно и сопоставлять с тем, что уже установлено на скутере. Такой вариант подходит для ремонта, при котором часть компонентов переднего шкива остается пригодной для дальнейшего использования либо подбирается отдельно с нужными параметрами.

Назначение и признаки износа

Передний вариатор работает совместно с ремнем, роликами и задней частью трансмиссии. Износ его поверхностей или направляющих может сопровождаться рывками при разгоне, нестабильным набором скорости, посторонним шумом под крышкой трансмиссии или неравномерным перемещением ремня. Похожие симптомы возникают и при изношенном ремне, неподходящих роликах, поврежденной втулке либо неисправности заднего вариатора, поэтому перед заменой полезна комплексная дефектовка привода.

При осмотре снятой детали проверяют рабочие поверхности щек: на них не должно быть глубоких канавок, выраженных ступеней и повреждений, мешающих плавному ходу ремня. Также оценивают посадочное отверстие, направляющие, состояние ответной пластины и отсутствие ощутимого перекоса. Если старая деталь работала с подклиниванием или неравномерно изношенными роликами, сопутствующие компоненты осматривают до сборки, чтобы новая часть не работала в прежних неблагоприятных условиях.

Что сверить перед выбором

• Модель скутера: позиция заявлена для Honda Dio AF18 и AF25; обозначение рамы или двигателя необходимо установить до заказа.
• Посадку на вал: сравните профиль и диаметр посадочного отверстия, длину втулки и взаимное положение всех деталей со снятым вариатором.
• Геометрию: сопоставьте наружный диаметр, ширину, форму дорожек роликов и конструкцию направляющей пластины.
• Сопряженные компоненты: проверьте тип ремня, размеры и массу роликов, состояние наружной щеки и втулки; эти параметры влияют на корректное перемещение вариатора.
• Комплектность: заранее определите, какие детали переднего шкива будут использованы повторно, а какие потребуются отдельно для полной сборки.

Установка и обслуживание

Перед монтажом отсек трансмиссии очищают от пыли и продуктов износа, затем проверяют шлицы коленчатого вала, втулку и ремень. Поверхности, по которым проходит ремень, должны оставаться чистыми и сухими: попадание смазки ухудшает сцепление и меняет работу привода. Ролики укладывают в предназначенные дорожки без перекоса, направляющую пластину устанавливают в правильном положении, а последовательность шайб и втулок сохраняют по конструкции конкретного скутера.

Крепеж затягивают моментом, указанным в сервисной документации Honda для соответствующей модификации. После сборки проверяют свободное расположение ремня, отсутствие заедания и правильную установку крышки трансмиссии. Если параметры старой детали невозможно определить по модели, надежнее снять вариатор и сравнить посадку, размеры и конструкцию непосредственно перед выбором. Такой подход помогает отличить версию AF18/AF25 от внешне близких вариаторов других поколений Honda Dio и собрать привод из совместимых компонентов.
