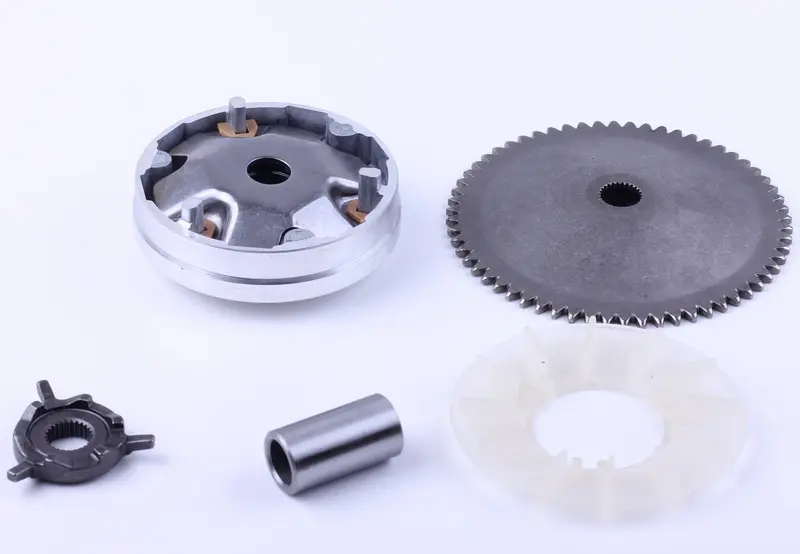

Вариатор передний 4T GY6 50 с пальцем, щекой и храповиком AMG

Передний вариатор 4T GY6 50 AMG

Узел предназначен для четырехтактных скутеров с двигателями семейства GY6 50. Передний вариатор участвует в работе бесступенчатой трансмиссии: совместно с приводным ремнем и задним шкивом он изменяет передаточное отношение при разгоне, движении с постоянной скоростью и изменении нагрузки. От состояния его деталей зависят корректное перемещение ремня по шкиву, плавность набора скорости и предсказуемая работа трансмиссии.

Позиция включает вариатор, палец, щеку и храповик. Палец устанавливается в центральной части вариатора и участвует в его посадке на вал. Щека образует наружную рабочую поверхность переднего шкива, по которой перемещается ремень. Храповик связан с механизмом ножного запуска. Такое исполнение подходит для ремонта, при котором изношены сразу несколько сопряженных деталей передней части вариаторной передачи и требуется заменить их согласованным набором.

Применяемость заявлена для четырехтактных двигателей GY6 объемного класса 50 см³, включая обозначения 139QMA, 1P39QMA, 139QMB и 1P39QMB. Эти двигатели устанавливались на разные модели китайских скутеров, поэтому одного внешнего сходства пластика или названия техники недостаточно. Перед заказом необходимо определить маркировку двигателя и сопоставить конструкцию демонтированного вариатора с новой деталью.

Что проверить при подборе

• Тип двигателя. Деталь рассчитана на четырехтактную платформу GY6 50; варианты для двухтактных моторов и более крупных версий GY6 имеют другую конструкцию.
• Посадку на коленчатый вал. Сравните шлицевое соединение, центральное отверстие и взаимное расположение деталей с установленным ранее вариатором.
• Палец и щеку. Проверьте их длину, профиль, диаметр посадочных участков и общую высоту собранного переднего шкива по старым деталям.
• Храповик. Его профиль и зацепление должны соответствовать штатному механизму кикстартера, иначе ножной запуск будет работать некорректно.
• Смежные детали. Одновременно осмотрите ремень, ролики, направляющие, шайбы, крепежную гайку и шлицы вала. Их износ может сохранять шум, рывки или нестабильный разгон даже после установки нового вариатора.

Когда требуется замена

Проверка переднего вариатора нужна при рывках во время разгона, постороннем шуме под крышкой трансмиссии, неравномерном ходе ремня, заметной выработке на поверхности щеки либо повреждении зубьев храповика. Причину неисправности определяют после разборки: похожие симптомы также возникают из-за изношенного ремня, роликов, направляющих или деталей заднего шкива. Замена нескольких сопряженных компонентов одной позиции удобна при выраженном износе демонтированного набора.

Монтаж и обслуживание

Перед установкой очистите вариаторный отсек от пыли и остатков износа, проверьте состояние резьбы и шлицев коленчатого вала. Рабочие поверхности шкива и ремень должны оставаться чистыми, без масла и пластичной смазки. Детали устанавливают в штатной последовательности, контролируя правильную посадку пальца, щеки, храповика, шайб и гайки. Момент затяжки следует брать из руководства по обслуживанию конкретной модели скутера.

После сборки убедитесь, что ремень не зажат между половинами переднего шкива, вариатор сидит без перекоса, а храповик правильно взаимодействует с кикстартером. Краткая проверка работы трансмиссии после монтажа помогает своевременно обнаружить посторонний звук или неправильную посадку. Точное сопоставление двигателя и снятых деталей делает этот вариатор подходящим решением для планового восстановления трансмиссии скутера GY6 50.
