Вал переключения передач КПП для мотоцикла Минск

Вал переключения передач КПП для мотоцикла Минск

Вал предназначен для ремонта механизма переключения передач мотоциклов семейства Минск. Он передает движение от ножного рычага к механизму выбора передачи внутри коробки и участвует в возврате привода после нажатия. Деталь устанавливают вместо изношенного, деформированного или поврежденного вала, когда восстановление штатной работы переключателя требует замены его основной оси.

Назначение и конструкция

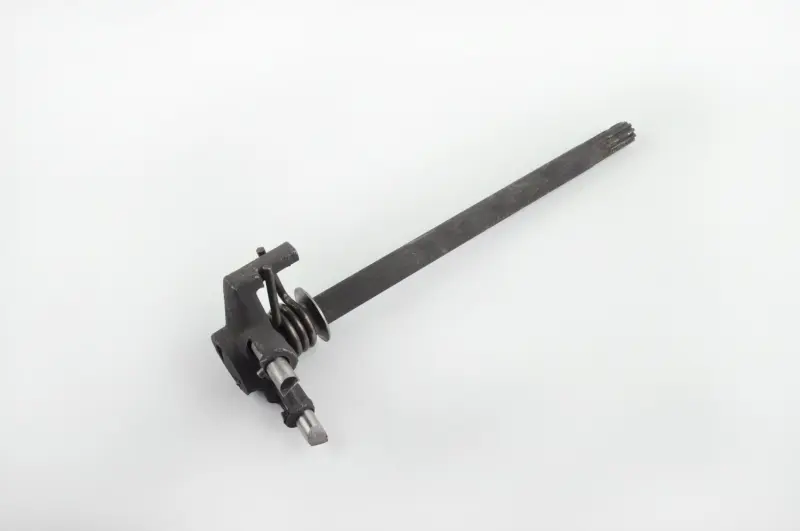

Конструкция включает длинный вал, наружный конец для соединения с ножным рычагом, расположенный у основания рычажный механизм и витую возвратную пружину. При нажатии на лапку вал поворачивается и передает усилие дальше на механизм выбора передачи. Пружина помогает вернуть привод в исходное положение, чтобы следующий ход рычага выполнялся корректно. Поэтому состояние вала, его опорных участков, наружного конца и пружинного механизма непосредственно влияет на четкость работы ножного переключателя.

Проверка этой детали уместна, если лапка плохо возвращается, имеет необычно большой свободный ход, заедает либо перестает нормально воздействовать на механизм коробки. Причина таких симптомов может находиться и в соседних деталях, поэтому перед заменой необходимо осмотреть пружину, рычаги, фиксаторы, вилки и элементы выбора передачи. Новый вал устраняет проблему только тогда, когда неисправность связана именно с его износом, искривлением, повреждением посадочных участков или сопряжений.

Что сравнить перед выбором

• Применяемость. Деталь рассчитана на мотоцикл Минск, однако перед заказом следует уточнить исполнение двигателя и коробки конкретной машины.
• Форму и длину. Сравните общую длину, расположение ступеней, опорных участков и наружного конца со снятым валом.
• Пружинный механизм. Проверьте направление навивки, положение концов пружины, форму рычагов и расположение упоров.
• Присоединение лапки. Наружный профиль, его диаметр и положение относительно механизма должны соответствовать штатной детали.
• Посадку в картере. Важны совпадение опорных диаметров, канавок, ограничителей и других мест сопряжения.

Одного указания модели Минск недостаточно для безошибочного подбора: на мотоциклах разных годов и модификаций могут применяться отличающиеся исполнения механизма. Надежнее всего сопоставить новую деталь со старой по геометрии и расположению всех функциональных участков. Если снятый вал поврежден настолько, что сравнение затруднено, подбор выполняют по точной модификации двигателя и коробки.

Замена и проверка после монтажа

Установка связана с разборкой части механизма переключения передач. До снятия старой детали полезно зафиксировать положение пружины, рычагов, шайб и ограничителей, чтобы сохранить правильную последовательность сборки. Посадочные места очищают, а соседние детали проверяют на заедание, выработку и деформацию. Смазку, регулировку осевого хода и затяжку крепежа выполняют по руководству для конкретной версии двигателя.

После сборки вал должен двигаться без подклинивания, а привод — возвращаться в нейтральное положение после каждого пробного нажатия. Перед поездкой необходимо последовательно проверить включение передач на неподвижном мотоцикле в соответствии с процедурой обслуживания этой коробки. Такой контроль помогает вовремя обнаружить неправильное положение пружины, рычагов или сопряженных деталей и завершить ремонт без повторной разборки.

Вал переключения передач для Минска подходит для планового восстановления коробки и ремонта после механического повреждения ножного привода. Точное сравнение со снятой деталью и аккуратная установка важнее внешнего сходства: совпадение геометрии обеспечивает правильное взаимодействие с механизмом выбора передач.
