Ножка переключения передач Минск EVO-3

Ножка переключения передач Минск EVO-3

Наружный рычаг ножного управления коробкой передач предназначен для мотоциклов семейства «Минск». Ножка устанавливается на вал механизма переключения и передает движение стопы внутрь коробки: для включения первой передачи рычаг перемещают вниз, а для перехода на вторую, третью и четвертую — вверх. Деталь подходит для ремонта мотоцикла с изношенным, погнутым или утраченным штатным рычагом.

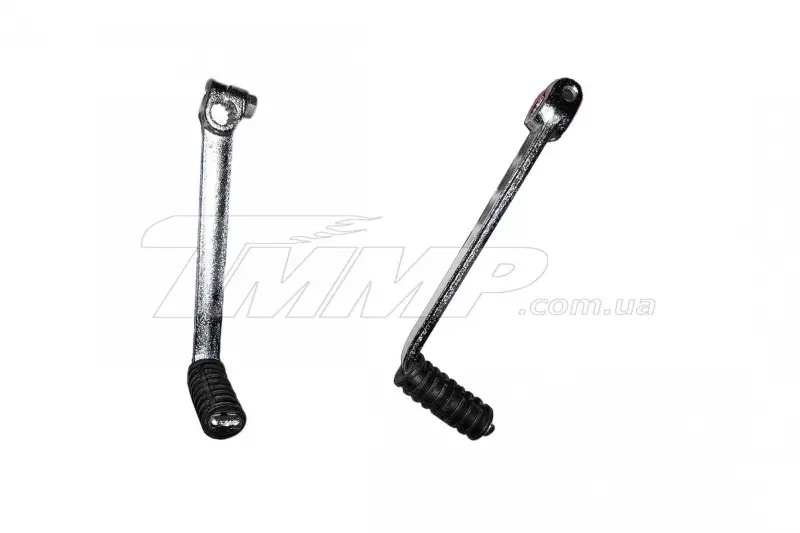

Конструкция состоит из удлиненного металлического рычага, посадочной головки и цилиндрической опоры для обуви. На опору надета черная рифленая резиновая накладка. Она образует удобную контактную поверхность для носка ботинка и уменьшает непосредственный контакт обуви с металлом. Изогнутая форма рычага задает положение опоры относительно вала переключения, поэтому перед покупкой необходимо сопоставить геометрию детали со штатной ножкой.

Что проверить при подборе

• Модель мотоцикла. Позиция относится к ножкам переключения передач для «Минск». У семейства существуют разные годы выпуска и исполнения, поэтому одного названия марки недостаточно для окончательного выбора.
• Посадочное соединение. Сравните внутренний профиль и диаметр головки с валом на мотоцикле. Посадка должна соответствовать шлицам вала без свободного проворачивания.
• Способ стягивания. Головка выполнена разрезной и имеет отверстие под крепеж. Проверьте расположение стяжного соединения и возможность его затяжки на конкретном мотоцикле.
• Длину и изгиб. Сопоставьте вылет, направление изгиба и положение площадки со снятым рычагом. От этого зависят доступность ножки для стопы и свободное перемещение рядом с крышкой двигателя.
• Зазоры. После установки рычаг не должен задевать картер, крышку, подножку или другие расположенные рядом детали во всем диапазоне хода.

Когда требуется замена

Ножку меняют при деформации рычага, трещинах, повреждении посадочного профиля, чрезмерном люфте на валу или разрушении опоры под обувь. Погнутая деталь изменяет привычное положение стопы и может касаться соседних частей мотоцикла. Изношенная посадка не передает поворот вала без задержки: рычаг начинает перемещаться относительно него, а переключение становится менее четким. Перед установкой новой детали следует осмотреть и сам вал. Если его шлицы смяты или сильно изношены, замена только наружной ножки не устранит люфт.

Установка и проверка

Мотоцикл устанавливают устойчиво, старый рычаг снимают с вала, а посадочное место очищают от загрязнений. Новую ножку размещают под углом, при котором носок обуви удобно подводится к резиновой опоре, а хода вверх и вниз достаточно для переключения. Стяжное крепление затягивают равномерно, не допуская перекоса разрезной головки. Конкретный крепеж и усилие затяжки выбирают по конструкции мотоцикла и требованиям его руководства.

После монтажа необходимо при неподвижном мотоцикле проверить свободный ход ножки, ее возврат в исходное положение и отсутствие контакта с картером. Затем проверяют последовательное включение положений коробки и надежность посадки рычага на валу. Первую короткую поездку выполняют на небольшой скорости, повторно контролируя положение детали и затяжку крепления. Такой порядок помогает сразу обнаружить неверный угол установки, недостаточный зазор или несоответствие посадочного профиля.
