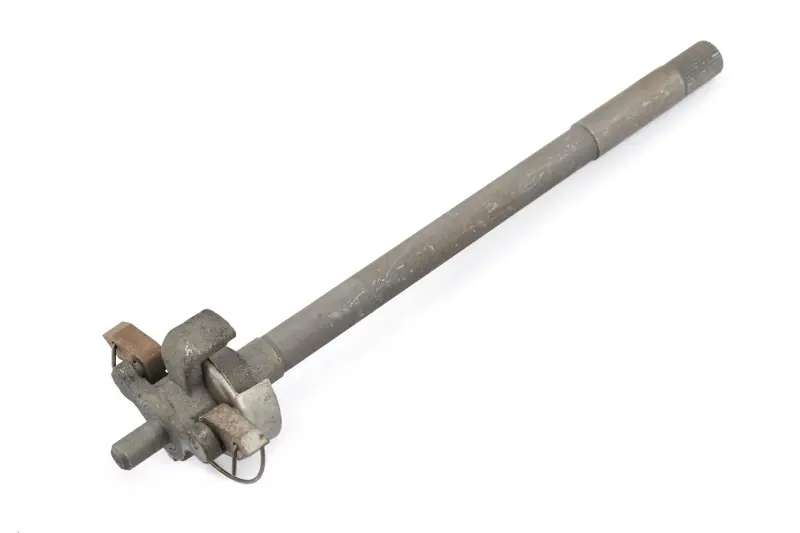

Вал переключения передач ИЖ Планета VDK

Вал переключения передач ИЖ Планета VDK

Вал VDK предназначен для механизма переключения передач мотоцикла ИЖ Планета. Деталь принимает движение от ножного рычага и передает его на сектор коробки передач: державка с собачками поворачивает сектор, а тот приводит в действие валик и вилки, перемещающие шестерни. Исправное взаимодействие этих деталей необходимо для последовательного выбора передач и возврата рычага в исходное положение после нажатия.

Основная часть вала располагается внутри картера, а его наружный конец служит для соединения с рычагом переключения. Конструкция включает удлиненный вал, державку собачек, собачки и возвратную пружину. На наружном конце выполнен участок для фиксации рычага. Такое исполнение соответствует назначению детали: движение ноги водителя преобразуется в поворот механизма внутри коробки.

Когда требуется проверка или замена

Состояние вала проверяют при затрудненном выборе передач, чрезмерном свободном ходе рычага, неполном повороте сектора или отсутствии нормального возврата педали. Причиной подобных симптомов может быть не только сам вал, поэтому во время разборки одновременно осматривают собачки, возвратную пружину, сектор, фиксатор, вилки и места установки. Погнутый вал, поврежденные шлицы, изношенные собачки либо ослабленная пружина мешают механизму выполнять полный и четкий ход.

Что сравнить перед заказом

• Модель мотоцикла: позиция заявлена для ИЖ Планета с двухтактным двигателем объемом 350 см³.
• Общую геометрию: сопоставьте длину, диаметр и расположение ступеней с демонтированной деталью.
• Наружный конец: проверьте профиль и размер участка, на котором фиксируется ножной рычаг.
• Механизм собачек: сравните форму державки, направление собачек и их положение относительно вала.
• Возвратную пружину: должны совпадать ее форма, расположение витков и точки зацепления.
• Посадку в картере: сверьте места опоры, положение шайб и осевой ход собранного механизма.

Установка и контроль после ремонта

Для монтажа открывают доступ к механизму коробки передач и снимают прежний вал, сохраняя порядок регулировочных шайб и связанных деталей. Перед сборкой очищают посадочные места, проверяют состояние зубьев сектора, собачек, пружины, фиксатора и шлицев рычага. Вал должен перемещаться без заеданий, а державка — возвращаться пружиной после каждого хода. Регулировочные шайбы устанавливают в соответствии с конструкцией конкретной модификации двигателя.

После сборки рычаг несколько раз перемещают вручную и контролируют последовательное включение положений, возврат после нажатия и отсутствие ненормального осевого люфта. Проверку удобнее выполнять до окончательной установки снятых крышек, следуя руководству по ремонту конкретной версии ИЖ Планета. Точное сравнение старой и новой детали особенно важно для мотоциклов разных годов выпуска: одинаковое название модели не заменяет проверку размеров, формы державки и расположения пружины.
