Шпонка маховика двигателя 195N (15Hp) TD

Шпонка маховика двигателя 195N (15Hp) TD

Деталь предназначена для соединения маховика с коленчатым валом дизельного двигателя 195N, применяемого на мотоблоках и другой малой сельскохозяйственной технике. Шпонка занимает предусмотренный паз и задает правильное взаимное положение сопрягаемых деталей при сборке. Она нужна при ремонте двигателя, снятии маховика или восстановлении соединения после повреждения старой шпонки.

Назначение и конструкция

Исполнение рассчитано на двигатель серии 195N. Для этой серии характерны четырехтактная дизельная схема, один цилиндр и водяное охлаждение. Обозначение 15Hp относится к названию конкретной товарной позиции, однако при подборе главным ориентиром остается маркировка двигателя 195N и фактическая конструкция установленного соединения.

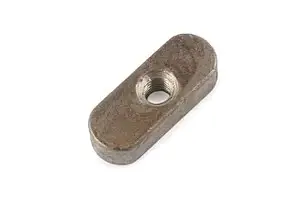

Шпонка имеет продолговатую форму с закругленными торцами и центральным резьбовым отверстием. Такая геометрия должна точно соответствовать пазам коленчатого вала и маховика. Даже небольшое отличие по длине, ширине, высоте либо профилю торцов способно помешать правильной посадке, поэтому деталь нельзя выбирать только по внешнему сходству или мощности техники.

Что проверить перед выбором

Перед заказом уточните обозначение двигателя непосредственно на технике и сопоставьте новую деталь со снятой шпонкой. Двигатели сходной мощности могут иметь разные варианты коленчатого вала, маховика и шпоночного соединения. Название мотоблока само по себе не дает достаточной точности: одна модель техники в разных выпусках может оснащаться неодинаковыми двигателями.

• Серия двигателя: требуется исполнение 195N; похожие обозначения 190N, R190 и другие версии нельзя считать равнозначными без проверки.
• Габариты: сравните длину, ширину и высоту со старой деталью или измерьте пазы точным инструментом.
• Форма: проверьте закругление торцов, профиль боковых поверхностей и расположение центрального резьбового отверстия.
• Посадка: шпонка должна входить в предусмотренное место без перекоса, заметного люфта и принудительной подгонки.
• Состояние сопрягаемых деталей: осмотрите пазы коленчатого вала и маховика. Поврежденные кромки или выработка требуют отдельной оценки до сборки.

Когда требуется замена

Новую шпонку устанавливают, если старая потеряна при разборке, получила смятие кромок, следы сдвига, трещины либо перестала плотно располагаться в пазу. Повреждение нельзя устранять наращиванием, расклиниванием или случайной прокладкой: изменение геометрии нарушает посадку маховика. Если шпонку срезало во время эксплуатации, до повторной сборки следует выяснить причину и проверить состояние вала, маховика, посадочных поверхностей и крепления.

Рекомендации по установке

Монтаж выполняют на остановленном и остывшем двигателе. При наличии электростартера предварительно отключают аккумулятор. После снятия маховика пазы очищают от загрязнений и продуктов износа, не снимая металл с посадочных поверхностей. Шпонку устанавливают ровно, без ударной забивки и самостоятельного изменения размеров. Маховик должен занять штатное положение без перекоса.

Крепление маховика затягивают способом и моментом, указанными в руководстве к конкретному двигателю. После сборки проверяют надежность посадки и отсутствие постороннего контакта при проворачивании. При заметном износе пазов одной лишь замены шпонки недостаточно — дальнейший способ ремонта определяют после дефектовки сопрягаемых деталей.

Эта позиция подходит для обслуживания двигателя 195N при подтвержденном совпадении формы и посадочных параметров. Точная сверка старой детали и пазов помогает избежать повторной разборки и установить маховик в предусмотренное конструкцией положение.
