Шпонка маховика TD для двигателя 190N 10 л.с.

Шпонка маховика TD для двигателя 190N

Шпонка предназначена для установки маховика на вал дизельного двигателя 190N мощностью 10 л.с. с водяным охлаждением. Такая силовая установка применяется на мотоблоках и мототракторах. Деталь занимает посадочные пазы вала и маховика, задает их взаимное положение и препятствует проворачиванию маховика относительно вала. Она требуется при ремонте двигателя, снятии маховика или восстановлении соединения после повреждения прежней шпонки.

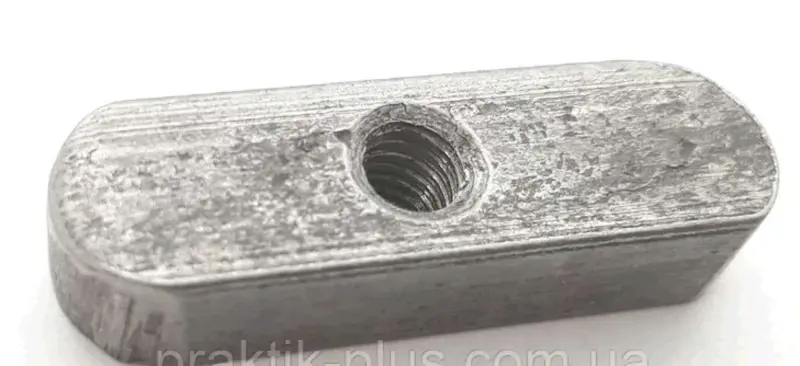

Корпус выполнен в виде продолговатого бруска с закругленными торцами. В центральной части предусмотрено резьбовое отверстие. Размер детали составляет 40×8×12 мм. Форма и размеры важны для правильной посадки: шпонка должна входить в предусмотренный паз без перекоса, чрезмерного зазора и выступания, которое помешает установить маховик на штатное место.

Назначение и критерии подбора

Основной критерий совместимости — двигатель 190N мощностью 10 л.с. Одного совпадения мощности техники недостаточно: перед заказом необходимо уточнить обозначение двигателя и сопоставить новую деталь со снятой. Двигатели другой серии могут иметь отличающиеся ширину, высоту и глубину шпоночного паза даже при близких эксплуатационных параметрах.

• Применение: соединение маховика с валом двигателя 190N.
• Тип двигателя: дизельный, с водяным охлаждением.
• Номинальная мощность: 10 л.с.
• Размер: 40×8×12 мм.
• Конструкция: продолговатая форма, закругленные торцы и центральное резьбовое отверстие.
• Техника: мотоблоки и мототракторы, оснащенные соответствующим двигателем 190N.

При подборе сравнивают длину, ширину и высоту старой шпонки, форму торцов, расположение отверстия и фактические размеры обоих пазов. Изношенную деталь нельзя использовать как единственный размерный образец: смятые кромки или следы среза способны изменить ее профиль. Более точную проверку дает измерение сохранившихся участков и посадочных мест.

Когда требуется замена

Шпонку проверяют при демонтаже маховика, появлении люфта в соединении, повреждении кромок или следах сдвига. Замена также необходима, если деталь деформирована, частично срезана либо перестала плотно размещаться в пазу. Вместе с ней осматривают вал и маховик: разбитые края, задиры и увеличенный зазор могут не позволить новой детали правильно зафиксировать соединение.

Повреждение шпонки нередко связано с ослаблением крепления маховика, перекосом при сборке или дефектами посадочных поверхностей. Поэтому установка новой детали должна сопровождаться проверкой состояния сопрягаемых частей. Это помогает устранить причину неисправности и избежать повторного смещения маховика после ремонта.

Установка

Перед сборкой паз очищают от загрязнений, старой смазки и отделившихся частиц. Шпонку устанавливают ровно, без забивания с чрезмерным усилием и без самостоятельной подгонки размеров. Маховик совмещают с пазом и насаживают без перекоса. Крепление затягивают способом и с усилием, предусмотренными руководством конкретного двигателя 190N.

После сборки проверяют плотность посадки и отсутствие ненормального перемещения маховика. Если шпонка не входит свободно, заметно выступает либо сохраняется люфт, монтаж прекращают и повторно сверяют размеры. Такая проверка особенно полезна после ремонта вала или маховика, поскольку состояние пазов напрямую влияет на качество соединения.
