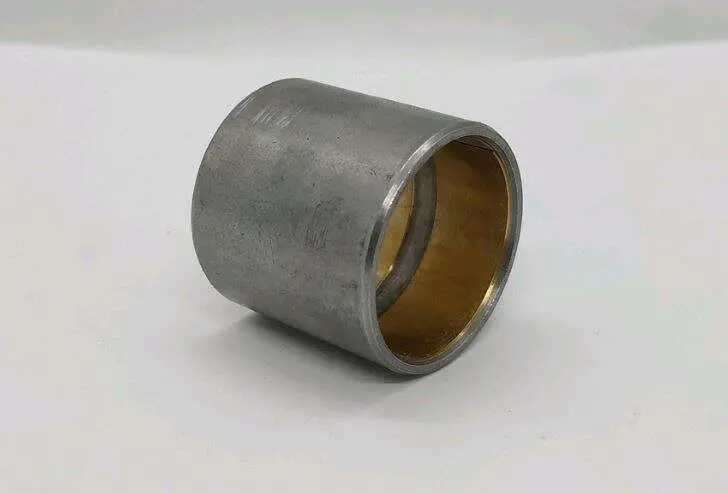

Втулка шатуна TD для мотоблока 190N/195N (9/12 л.с.)

Втулка шатуна для двигателей 190N и 195N

Втулка TD предназначена для ремонта шатунно-поршневого соединения одноцилиндровых дизельных двигателей 190N и 195N с водяным охлаждением, применяемых на мотоблоках. В обозначении позиции указан диапазон мощности 9/12 л.с. Деталь устанавливается в верхнюю головку шатуна и служит посадочной поверхностью для поршневого пальца. Через это соединение шатун взаимодействует с поршнем, сохраняя необходимую подвижность деталей во время работы двигателя.

Цилиндрическая втулка имеет наружную посадочную поверхность и внутреннее отверстие под палец. Во время эксплуатации внутренняя поверхность воспринимает повторяющиеся нагрузки и постепенно изнашивается. Увеличенный зазор способен проявляться поперечным люфтом пальца, характерным стуком, следами задиров или неравномерной выработкой. Замена втулки помогает восстановить посадку, если сам шатун, поршневой палец и сопряжённые детали не имеют повреждений, исключающих их дальнейшее использование.

Подбор перед ремонтом

Обозначения 190N и 195N относятся к семействам двигателей, а не ко всем мотоблокам определённой мощности. Поэтому выбирать деталь только по надписи 9 или 12 л.с. недостаточно. Перед заказом уточните модель фактически установленного двигателя и сопоставьте втулку с деталью, снятой при разборке.

• Модель двигателя: применение заявлено для 190N и 195N. Если на технике установлен другой мотор, совпадение мощности не подтверждает совместимость.
• Внутренний диаметр: его сравнивают с демонтированной втулкой и поршневым пальцем. Палец должен иметь предусмотренный ремонтной технологией зазор без закусывания и выраженного бокового люфта.
• Наружный диаметр: этот параметр определяет посадку в верхней головке шатуна. Слишком свободное или чрезмерно тугое сопряжение недопустимо.
• Ширина втулки: проверьте её по старой детали и посадочному месту. Близкие по диаметрам варианты могут различаться по высоте.
• Состояние шатуна: посадочное отверстие проверяют на овальность, трещины, задиры и деформацию. Новая втулка не исправит повреждённую головку шатуна.
• Состояние пальца: ступенчатая выработка, риски и задиры на пальце требуют отдельной оценки. Установка новой втулки вместе с изношенным пальцем не обеспечивает правильную посадку.

Когда втулку следует заменить

Проверка необходима при ремонте поршневой группы, разборке шатуна, обнаружении радиального люфта пальца или повреждений внутренней поверхности втулки. Причиной замены могут стать овальность отверстия, задиры, заметная выработка либо ослабление посадки в шатуне. Источник стука определяют измерением всех сопряжённых деталей: похожий звук также может возникать при неисправностях поршневого пальца, поршня, шатуна или коленчатого вала.

Установка и контроль посадки

Втулку запрессовывают в очищенную верхнюю головку шатуна подходящей оправкой или прессом, не допуская перекоса и повреждения кромок. Перед монтажом проверяют геометрию посадочного отверстия. После запрессовки измеряют внутренний диаметр и фактический зазор с поршневым пальцем. В зависимости от технологии ремонта конкретного двигателя может потребоваться точная доводка отверстия до установленного размера.

При окончательной сборке поверхности соединения смазывают чистым моторным маслом. Поршневой палец должен перемещаться плавно, без заедания и ощутимого поперечного люфта. Точная проверка размеров особенно важна, поскольку внешне похожие втулки не всегда взаимозаменяемы. Позицию TD выбирают для мотоблока с двигателем 190N или 195N только после совпадения фактических диаметров, ширины и посадки с демонтированной деталью.
