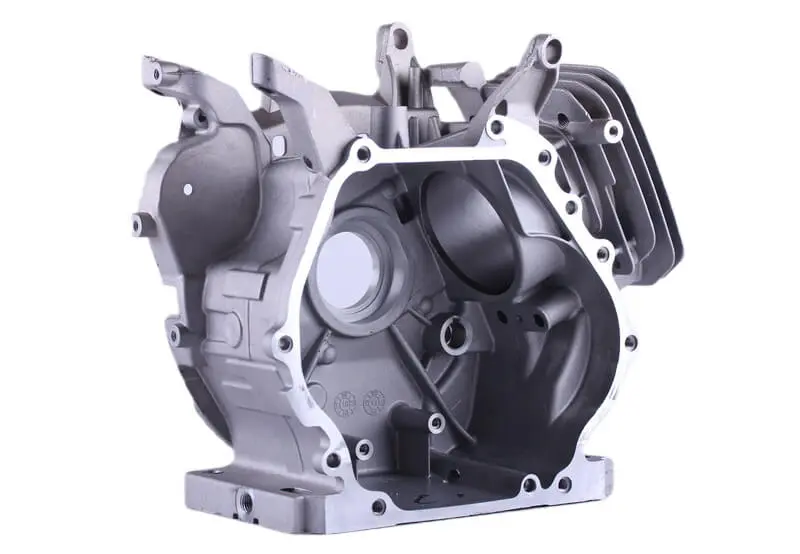

Блок двигателя 177F 9 л.с. Ø77 мм AMG-2

Блок двигателя 177F 9 л.с. Ø77 мм AMG-2

Основа для капитального ремонта бензинового двигателя 177F с воздушным охлаждением. Корпус объединяет картерную часть и цилиндр под поршень диаметром 77 мм, служит базой для установки коленчатого вала, поршневой группы, механизма газораспределения, головки цилиндра и наружных агрегатов. Деталь рассчитана на двигатели класса 9 л.с., применяемые на мотоблоках, генераторах и другой технике с соответствующей компоновкой.

Блок используют, когда восстановление штатного корпуса нецелесообразно из-за трещины, деформации, повреждения цилиндра, посадочных мест или привалочных плоскостей. Замена корпуса позволяет собрать двигатель на исправной геометрической основе, сохранив подходящие детали ремонтируемого мотора либо установив новые компоненты. Это корпусная деталь, а не двигатель в сборе: состав необходимых поршневых деталей, подшипников, уплотнений, прокладок и крепежа определяют по состоянию разбираемого двигателя.

Конструкция и назначение

В алюминиевый корпус запрессована несъемная гильза толщиной 3 мм. Обработанная поверхность цилиндра предназначена для поршня номинального диаметра 77 мм. Корпус имеет сформированную полость картера, посадочные зоны под вращающиеся детали, привалочную плоскость головки и крепежные точки для сборки двигателя. Такая компоновка позволяет использовать один корпус как основу нижней и цилиндровой частей одноцилиндрового мотора 177F.

Индекс 177F относится к одноцилиндровым четырехтактным бензиновым двигателям с воздушным охлаждением. Для этой серии подтверждены диаметр цилиндра 77 мм и ход поршня 58 мм; типичный полный объем составляет 270 см³. Эти параметры описывают семейство двигателя и помогают отличить его от внешне похожих корпусов других серий. При подборе блока решающими остаются обозначение 177F, фактический диаметр цилиндра и расположение всех монтажных точек.

Что проверить перед заказом

• Модель двигателя: обозначение ремонтируемого мотора должно соответствовать серии 177F.
• Размер цилиндра: блок рассчитан под поршень Ø77 мм; при ранее выполненной расточке необходимо отдельно согласовать размер поршневой группы.
• Крепление основания: межцентровое расстояние монтажных отверстий составляет 90×195 мм.
• Крепление головки: заявленная схема межцентровых расстояний — 78/93/80/93 мм; ее следует сопоставить с головкой и старым корпусом.
• Исполнение корпуса: сравните расположение отверстий, посадочных плоскостей, мест установки крышек, стартера и навесных деталей. Внутри серии встречаются разные варианты комплектации и запуска.

Ориентироваться только на мощность 9 л.с. недостаточно: одинаковый показатель встречается у двигателей с различной геометрией корпуса. Надежный подбор начинается со сверки серии 177F и диаметра 77 мм, после чего проверяются основание, крепление головки, стороны установки крышек и конфигурация сопрягаемых деталей. Если старый блок сохранился, его удобно использовать как образец для сравнения всех отверстий и плоскостей.

Подготовка к сборке

Перед монтажом корпус очищают от консервационных загрязнений, проверяют цилиндр, резьбы, привалочные поверхности и посадочные места. Поршень и кольца подбирают по фактическому размеру цилиндра с соблюдением предусмотренных изготовителем двигателя зазоров. Состояние коленчатого вала, шатуна, подшипников, сальников, распределительного вала и деталей регулятора оценивают отдельно: установка изношенных компонентов в новый корпус может свести результат ремонта к минимуму.

Сборку выполняют по документации конкретного двигателя 177F. После установки внутренних деталей проверяют свободное вращение коленчатого вала, правильность фаз газораспределения, зазоры клапанов и герметичность соединений. Крепеж затягивают в установленной последовательности и с моментом, указанным изготовителем мотора. До первого запуска также контролируют уровень масла и отсутствие постороннего сопротивления при проворачивании.

Блок AMG-2 подходит для планового восстановления двигателя мотоблока, генератора или другой техники на базе 177F, когда требуется заменить именно корпус с цилиндром. Точная сверка размеров до разборки сокращает риск несовпадения деталей и помогает заранее составить перечень компонентов для полноценной сборки.
