Храповик кикстартера VDK для Honda Dio AF18, Tact AF16, Lead AF20

Храповик кикстартера VDK для Honda Dio AF18, Tact AF16 и Lead AF20

Деталь предназначена для восстановления механического пуска двигателя с помощью ножного рычага. Она применяется в пусковом механизме скутеров Honda Dio AF18, Tact AF16 и Lead AF20 и передает усилие от привода кикстартера к шестерне, участвующей в проворачивании двигателя. Такая запчасть нужна, когда штатный храповик изношен, поврежден или перестал нормально входить в зацепление.

Назначение и принцип работы

При нажатии на рычаг кикстартера сектор пускового механизма приводит храповик в движение. Его зубчатый профиль входит в зацепление с ответной деталью, благодаря чему на привод передается вращающее усилие. После завершения хода механизм должен свободно вернуться в исходное положение и выйти из зацепления. Поэтому для исправной работы важны не только целые зубья, но и правильная посадка, свободное перемещение детали и корректная работа возвратной пружины.

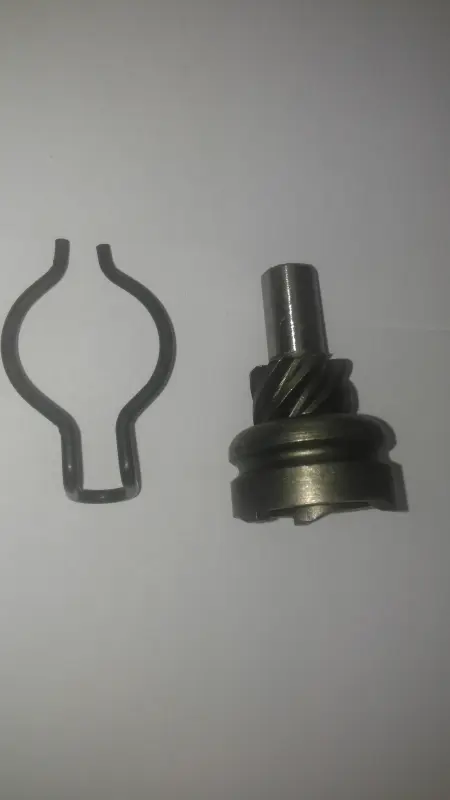

Храповик имеет цилиндрический хвостовик, профилированную зубчатую часть и широкий опорный поясок. Такая геометрия требует точного соответствия сопрягаемым деталям. Внешне близкие храповики для других поколений Honda Dio, Tact или Lead могут отличаться диаметром посадки, высотой, расположением канавки, направлением профиля либо формой зацепления.

Что проверить при подборе

• Модификацию скутера: заявленная применяемость относится к Honda Dio AF18, Honda Tact AF16 и Honda Lead AF20.
• Форму старой детали: сопоставьте цилиндрический хвостовик, опорный бурт, зубчатые участки и общую конфигурацию.
• Посадочные параметры: перед монтажом сравните диаметр и длину хвостовика, высоту корпуса и положение канавки под фиксатор.
• Профиль зацепления: количество, расположение и направление зубьев должны соответствовать снятому храповику и ответной шестерне.
• Состояние соседних деталей: проверьте сектор кикстартера, возвратную пружину, посадочное место, втулки и фиксаторы.

Ориентироваться только на название семейства скутера недостаточно. Индекс AF обозначает конкретную модификацию, а в близких поколениях одного семейства применяются различающиеся варианты пусковых деталей. Если старый храповик утрачен, параметры следует сверять по устройству уже установленного механизма и технической документации соответствующей версии скутера.

Когда требуется проверка храповика

Поводом для разборки пускового механизма могут быть проскальзывание ножного рычага, отсутствие проворачивания двигателя при нажатии, треск или скрежет в зоне крышки вариатора, неполный возврат рычага, заедание либо следы повреждения зубьев. Эти признаки могут быть связаны не только с храповиком, поэтому перед установкой новой детали необходимо осмотреть весь механизм и найти причину неисправности.

Сколы, закругленные кромки зубьев, перекос и загрязнение посадки мешают нормальному зацеплению. Одновременный износ ответного сектора также способен привести к проскальзыванию или ускоренному повреждению новой детали. Замена одного храповика дает ожидаемый результат только при исправных сопрягаемых деталях и правильной сборке.

Рекомендации по установке

Доступ к механизму получают после снятия крышки вариатора. Перед разборкой полезно зафиксировать положение сектора, пружины, шайб и стопорных деталей, чтобы сохранить правильную последовательность монтажа. Посадочные поверхности очищают от загрязнений и продуктов износа, после чего проверяют свободное перемещение храповика без перекоса и закусывания.

При сборке нельзя стягивать крышку болтами, если она не садится на место свободно: сопротивление может указывать на неверное положение храповика, сектора или возвратной пружины. После монтажа рычаг несколько раз плавно нажимают вручную. Механизм должен входить в зацепление без резких ударов, передавать вращение и самостоятельно возвращаться в исходное положение. Храповик VDK подходит для ремонта штатного кикстартера указанных модификаций Honda при полном совпадении посадки и геометрии со снятой деталью.
