Шланг высокого давления L-1250 для бензинового опрыскивателя AMG-2

Шланг высокого давления L-1250 для бензинового опрыскивателя AMG-2

Шланг предназначен для подачи рабочего раствора под давлением от насосной части бензинового опрыскивателя к распылительной арматуре. Он нужен для восстановления штатной магистрали AMG-2 при повреждении оболочки, нарушении герметичности или износе присоединений. Общая длина 1250 мм сохраняет предусмотренное расстояние между оборудованием и управляемой оператором частью, позволяя пользоваться опрыскивателем без натяжения правильно проложенной линии.

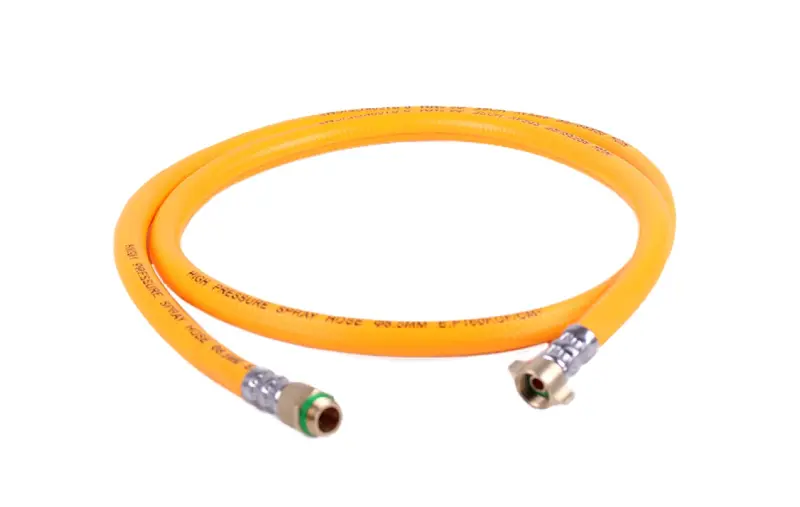

Гибкий шланг выполнен в оранжевом цвете и оснащен металлическими присоединительными наконечниками с обжатыми гильзами на обоих концах. Наконечники служат для подключения к соответствующим ответным соединениям опрыскивателя, а обжим фиксирует их на концах магистрали. Деталь следует подбирать как единое изделие: значение имеют не только длина и назначение, но также геометрия обоих наконечников, параметры резьбы и форма уплотняемых поверхностей.

Что проверить перед выбором

• Модель техники. Эта позиция предназначена для бензинового опрыскивателя AMG-2. Если техника выпускалась в нескольких исполнениях, сравните установленную магистраль со схемой своей модификации.
• Общую длину. Номинальный размер шланга составляет 1250 мм. Более короткая магистраль может натягиваться при работе, а лишняя длина способна мешать правильной укладке.
• Оба присоединения. Сопоставьте тип наконечников, диаметр и шаг резьбы, глубину посадки, форму торца и расположение уплотнения с демонтированной деталью.
• Маршрут укладки. После подключения шланг должен проходить без перекручивания, заломов и постоянного натяжения возле обжимных гильз.
• Состояние ответных деталей. Перед монтажом проверьте резьбовые посадочные места и уплотнения опрыскивателя. Поврежденное соединение может оставаться негерметичным даже после установки нового шланга.

Замена требуется, когда на старой магистрали появились трещины, потертости, вздутия, выраженное затвердевание или следы выхода раствора. Отдельного внимания требуют зоны около металлических гильз: частые перегибы именно возле обжима постепенно повреждают шланг. Основанием для замены также становятся деформированные наконечники и сорванная резьба. Если внешних дефектов нет, а напор уменьшился, одновременно стоит проверить сопло, фильтры, уплотнения и насосную часть, поскольку снижение давления не всегда связано со шлангом.

Установка и первичная проверка

Перед разборкой заглушите двигатель, сбросьте остаточное давление предусмотренным производителем способом и удалите рабочий раствор из магистрали. При откручивании удерживайте металлический наконечник подходящим ключом и не передавайте усилие через гибкую часть. Очистите посадочные места от загрязнений, осмотрите уплотнения, затем подключите новый шланг без скручивания вокруг продольной оси. Затягивайте соединения за предусмотренные грани, соблюдая требования инструкции опрыскивателя.

Проложите магистраль по штатному маршруту, исключив контакт с нагретыми деталями двигателя, острыми кромками и подвижными механизмами. Возле наконечников оставьте плавный изгиб без натяжения. После сборки сначала проверьте соединения при минимальной подаче: на резьбе, посадочных поверхностях и возле обжимных гильз не должно быть подтеков. Только после такой проверки можно переходить к обычному режиму работы.

Практическое использование

Во время эксплуатации не перемещайте опрыскиватель за шланг и не вытягивайте его за металлические наконечники. Не допускайте резких перегибов, защемления корпусом или хранения в туго стянутом кольце. После работы промывайте систему в соответствии с руководством к опрыскивателю, чтобы остатки применяемого состава не оставались внутри магистрали. Для хранения уложите шланг свободными витками без нагрузки на места обжима.

Шланг L-1250 подходит для ремонта бензинового опрыскивателя AMG-2, когда требуется восстановить подачу раствора между насосной частью и распылительной арматурой. Точное совпадение длины и обоих присоединений помогает выполнить установку без переделки штатной компоновки.
