Ответная часть стартера с кулачками для бензинового опрыскивателя MECH

Ответная часть стартера с кулачками для бензинового опрыскивателя MECH участвует в передаче вращения от механизма запуска к двигателю. При запуске сопряжённые детали входят в зацепление, позволяя провернуть двигатель. Исправные кулачки должны уверенно подхватывать ответную деталь и освобождать зацепление после запуска. От их состояния зависит, будет ли усилие на стартере передаваться двигателю без проскальзывания.

Конструкция и причины замены

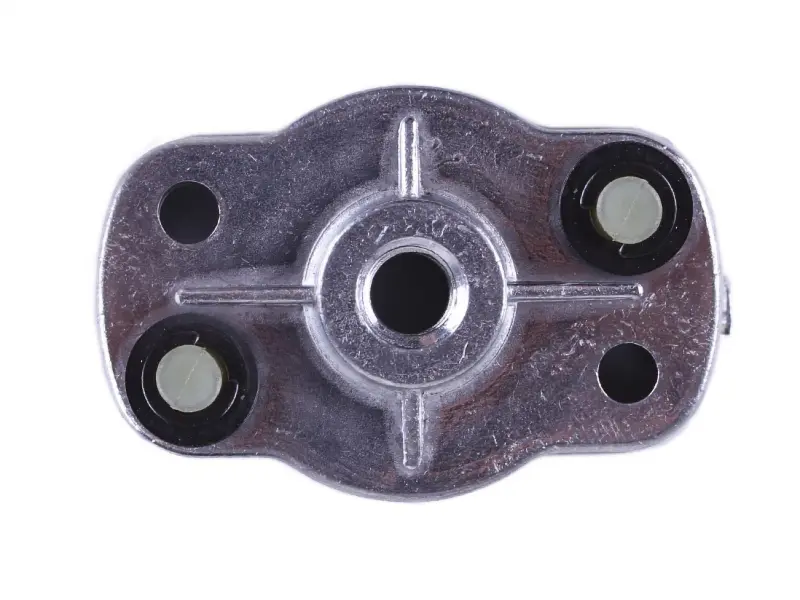

Деталь имеет фигурное основание с центральным отверстием, рёбрами вокруг него и двумя боковыми отверстиями. Два кулачка расположены по диагонали. При подборе важна вся геометрия: форма основания, положение отверстий и расположение кулачков относительно центра. Даже при сходном общем контуре различия в этих местах могут помешать установке или нормальному зацеплению.

Повод осмотреть ответную часть — рывки без проворачивания двигателя, периодическое проскальзывание, посторонний стук в зоне стартера или заедание при запуске. При разборке проверяют рабочие поверхности кулачков, их подвижность и места крепления. Скруглённые либо сколотые кромки, трещины основания, деформация и заметный люфт в местах посадки могут стать причиной замены. Такие симптомы также встречаются при повреждении сопряжённой детали, поэтому проверяют обе стороны зацепления.

Что сверить при подборе

Сравнивайте новую часть со снятой деталью и посадочным местом на опрыскивателе. Сверьте наружный контур, диаметр центрального отверстия, расстояние между боковыми отверстиями и общую высоту. Отдельно проверьте положение, форму и вылет кулачков: они должны совпадать с механизмом, с которым будут работать. Удобно заранее измерить старую деталь и сохранить её до завершения установки.

Одного совпадения отверстий недостаточно. Основание должно правильно садиться на своё место, а кулачки — входить в зацепление на предусмотренную глубину. Слишком малое перекрытие рабочих поверхностей приводит к срывам и ускоренному износу кромок; чрезмерный вылет может вызвать задевание и заклинивание. Не используйте затяжку крепежа, чтобы притянуть деталь, которая не садится свободно.

Установка и проверка

Замену выполняют на остановленном и остывшем двигателе, исключив случайный запуск. Снимают необходимые для доступа части стартера, запоминая ориентацию старого основания и расположение снятых креплений. Посадочную поверхность очищают от загрязнений и обломков. Вместе с ответной частью осматривают сопряжённые поверхности стартера и крепёж: повреждённая соседняя деталь способна быстро износить новые кулачки.

Новую часть устанавливают в прежней ориентации и закрепляют по требованиям к конкретному опрыскивателю. Крепления с повреждённой резьбой и деформированные удерживающие детали заменяют. До запуска проверяют подвижность кулачков, отсутствие перекоса и касания корпуса. После сборки плавно приводят стартер в действие: зацепление должно происходить без срывов, а механизм — возвращаться без заедания. Если слышен скрежет или ход стал тугим, повторно проверяют посадку и сопряжение деталей, не увеличивая усилие рывка.
