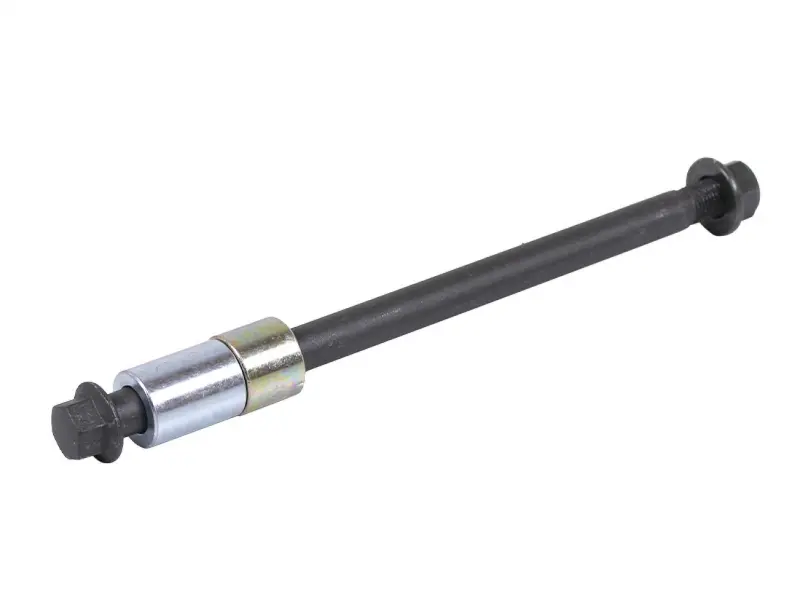

Ось заднего колеса Shineray XY150GY-17 с 2 втулками и гайкой AMG

Ось заднего колеса Shineray XY150GY-17 AMG

Ось предназначена для установки заднего колеса на мотоцикл Shineray XY150GY-17. Деталь проходит через ступицу и сопряженные точки маятника, удерживает колесо в заданном положении и обеспечивает правильное взаимное расположение деталей задней ходовой части. Такая позиция нужна при ремонте после повреждения резьбы, деформации стержня, появления выработки на посадочных участках или утраты штатного крепежа.

Конструкция и назначение

Комплект включает ось, две дистанционные втулки и гайку. Втулки занимают предусмотренные места по сторонам ступицы и участвуют в формировании необходимого расстояния между колесом и элементами маятника. Гайка фиксирует собранное соединение на резьбовом конце оси. Наличие этих деталей в одном комплекте упрощает восстановление штатной схемы крепления без отдельного подбора каждой втулки.

Общая длина оси составляет 278 мм, наружный диаметр — 15 мм, резьба — M14. В комплекте используются втулки диаметром 26 и 27 мм, их длина составляет 35 и 23 мм соответственно. Масса комплекта — 585 г. Эти параметры важны не только для прохождения оси через ступицу и подшипники, но и для сохранения предусмотренной ширины собранного соединения.

Что проверить при подборе

• Модель мотоцикла: деталь рассчитана на заднее колесо Shineray XY150GY-17, также известного как Forester 150.
• Размер оси: сопоставьте общую длину 278 мм и диаметр 15 мм с демонтированной деталью.
• Резьбовое соединение: требуется соответствие резьбе M14 и штатной стороне расположения гайки.
• Дистанционные втулки: сравните их количество, длину 35/23 мм, диаметры 26/27 мм и порядок установки.
• Схема заднего колеса: проверьте расположение ступицы, подшипников, тормозных деталей и привода относительно маятника.

Одинаковое обозначение базовой модели не исключает различий между годами выпуска и модификациями. Перед установкой полезно разложить снятые детали в исходной последовательности и сопоставить новую ось со старой по длине, диаметру, резьбе, форме головки и рабочим участкам. Втулки нельзя менять местами произвольно: различие их размеров связано с положением колеса внутри маятника.

Установка и обслуживание

При замене следует очистить посадочные отверстия, проверить состояние подшипников ступицы и убедиться, что новая ось проходит через соединение без перекоса и чрезмерного усилия. Колесо устанавливают вместе с втулками в предусмотренной последовательности, после чего выравнивают его положение и затягивают гайку с усилием, установленным технической документацией мотоцикла. Если ось не входит свободно, сначала проверяют совмещение отверстий и правильность расположения втулок, а не забивают деталь ударами.

После сборки необходимо проконтролировать свободное вращение колеса, отсутствие бокового люфта, работу тормоза и положение цепи. Ось рекомендуется менять при поврежденной резьбе, заметном изгибе, глубокой выработке или следах, мешающих нормальной посадке подшипников и втулок. Комплект AMG подходит для планового восстановления крепления заднего колеса XY150GY-17 и помогает сразу заменить основные детали осевого соединения.
