Направляющая пластина штанг клапанов 188F (13 л.с.) TD

Направляющая пластина штанг клапанов 188F (13 л.с.) TD

Пластина предназначена для клапанного механизма бензинового двигателя 188F мощностью 13 л.с. Она устанавливается в зоне головки цилиндра и удерживает две штанги толкателей в предусмотренном положении. При работе двигателя штанги передают движение от толкателей к коромыслам, поэтому их правильное направление важно для согласованного движения деталей газораспределительного механизма.

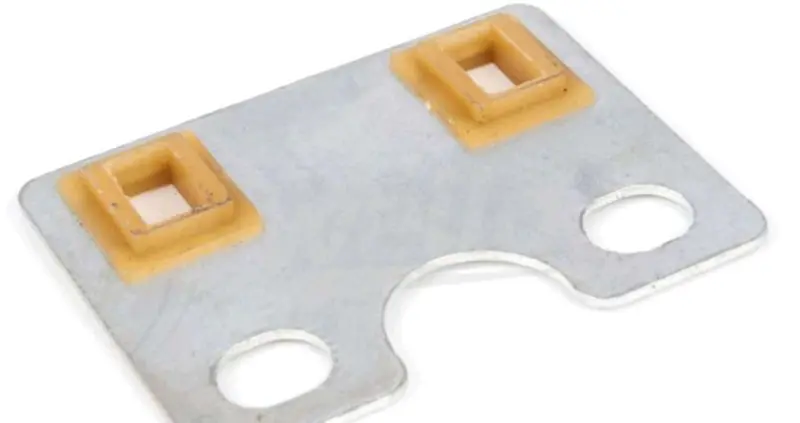

Основа детали представляет собой плоскую стальную пластину размером 56 × 42 мм. В конструкции предусмотрены два направляющих окна для штанг, крепежные отверстия и фигурный вырез, соответствующий компоновке головки двигателя. Пластина работает совместно со штангами, толкателями и коромыслами, но не заменяет эти детали и не задает клапанный зазор самостоятельно.

Как правильно подобрать пластину

Обозначение двигателя 188F и мощность 13 л.с. служат основными ориентирами, однако для уверенного выбора необходимо проверить геометрию установленной детали. Двигатели одного семейства могут применяться на разной технике и отличаться исполнением отдельных деталей головки цилиндра. Сравнивайте пластину с демонтированным образцом до начала сборки.

• Модель двигателя: деталь рассчитана на бензиновый двигатель семейства 188F.
• Габариты: длина и ширина пластины составляют 42 и 56 мм; расположение сторон зависит от ориентации при установке.
• Направляющие: должны совпадать количество, форма и положение двух окон, через которые проходят штанги.
• Крепление: проверьте взаимное расположение круглых отверстий, центрального выреза и наружного контура.
• Посадка на головке: пластина должна размещаться ровно, без перекоса, принудительного изгиба и доработки отверстий.

Когда деталь требует замены

Пластину проверяют при ремонте клапанного механизма, снятии головки цилиндра, замене штанг или коромысел. Основанием для установки новой детали становятся трещина, деформация, повреждение направляющих окон либо неплотная посадка. Дальнейшая эксплуатация поврежденной пластины может нарушить положение штанг относительно толкателей и коромысел.

Одновременно следует осмотреть обе штанги: они не должны быть погнуты, а их рабочие концы не должны иметь заметных повреждений. Также проверяют состояние толкателей, коромысел и мест крепления. Если прежняя пластина разрушилась или была деформирована, замена только одной детали без осмотра соседних компонентов может не устранить причину неисправности.

Установка и проверка после сборки

Монтаж выполняется в зоне головки цилиндра под ее крышкой. Штанги проводят через направляющие окна и надежно устанавливают концами в толкатели. Пластину совмещают с посадочными точками головки без ударной нагрузки и перекоса. Крепеж, коромысла и остальные снятые компоненты устанавливают в последовательности, предусмотренной руководством конкретного двигателя.

• Очистите посадочную зону и убедитесь, что под пластиной нет загрязнений или остатков поврежденных деталей.
• Проверьте плоскость пластины, целостность направляющих и отсутствие заусенцев возле проходов штанг.
• Убедитесь, что концы обеих штанг правильно вошли в толкатели, а сверху совместились с коромыслами.
• После сборки отрегулируйте клапанные зазоры по данным для установленной модификации двигателя.
• Перед запуском вручную проверьте полный цикл движения механизма: штанги должны перемещаться без заклинивания и бокового выхода из направляющих.

Двигатель 188F встречается на мотоблоках, культиваторах, мотопомпах, снегоуборочной технике и генераторных установках. Тип машины сам по себе не определяет совместимость: решающими остаются обозначение двигателя, размеры пластины и точное совпадение ее посадочной геометрии.
