Направляющая пластина штанг клапанов 177F/188F (9/13 л.с.)

Направляющая пластина штанг клапанов 177F/188F

Деталь предназначена для клапанного механизма четырехтактных бензиновых двигателей 177F и 188F, которым соответствуют обозначения мощности 9 и 13 л.с. Она устанавливается в зоне головки цилиндра и удерживает две штанги толкателей на заданных траекториях. Во время работы двигателя штанги передают движение от толкателей к коромыслам, а пластина ограничивает их боковое смещение и помогает сохранять правильное положение относительно коромысел.

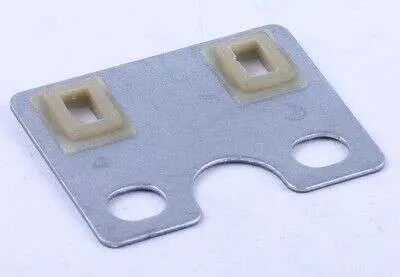

Конструкция представляет собой одну плоскую пластину с двумя направляющими позициями для штанг, крепежными отверстиями и технологическими вырезами. Поэтому эту запчасть не следует путать с цилиндрическими втулками, внутри которых перемещаются стержни впускного и выпускного клапанов. В товарной номенклатуре обе детали иногда называют направляющими клапанов, однако они различаются формой, местом установки и назначением. Эта позиция относится именно к направляющей пластине штанг клапанного механизма.

Назначение детали

Пластина поддерживает взаимное расположение пары штанг, соединяющих толкатели с коромыслами. Правильное направление важно на всем ходе штанги: она должна подходить к коромыслу без заметного бокового увода, заедания и контакта с неподходящими участками головки. Исправная пластина помогает штангам двигаться по предусмотренным каналам, а коромыслам — принимать усилие в штатной точке. Деталь используют при восстановлении головки цилиндра, ремонте клапанного привода либо замене погнутой или поврежденной штатной пластины.

Поводом для проверки служат деформация основания, трещины или сколы направляющих вставок, разбитые края окон, ослабленная посадка и следы постоянного касания штанг о края. Одновременно необходимо осмотреть сами штанги, их наконечники, коромысла и точки опоры. Замена только пластины не устранит неисправность, если штанга погнута, ее конец изношен или нарушено положение соседних деталей.

Как проверить совместимость

Основной критерий подбора — обозначение двигателя 177F или 188F. Оно важнее торгового названия мотоблока, генератора, культиватора либо другой машины, поскольку одинаковые силовые агрегаты устанавливаются на технику разных производителей. Перед заказом сопоставьте старую деталь с новой по следующим признакам:

• модель двигателя: маркировка должна соответствовать серии 177F или 188F;
• назначение: требуется пластина, направляющая две штанги толкателей, а не втулки стержней клапанов;
• геометрия: сравните наружный контур, расположение двух направляющих позиций, отверстий и центральных вырезов;
• точки крепления: их количество и взаимное положение должны совпадать со снятой пластиной и головкой цилиндра.

Мощность 9 или 13 л.с. служит дополнительным ориентиром: 177F обычно обозначается как 9 л.с., а 188F — как 13 л.с. Для окончательного подбора используйте буквенно-цифровую модель двигателя и конструкцию штатной детали, поскольку мощность техники может указываться продавцами и производителями в разной форме.

Установка и контроль после ремонта

Монтаж выполняют после получения доступа к клапанному механизму под крышкой головки цилиндра. Пластину устанавливают в штатном положении, а обе штанги проводят через соответствующие направляющие позиции. Штанги не должны быть перепутаны, зажаты краями или установлены мимо посадочных точек толкателей и коромысел. Перед сборкой очистите сопрягаемые поверхности, проверьте целостность крепления и убедитесь, что штанги не имеют изгиба и повреждений на концах.

После фиксации пластины следует вручную проверить свободное перемещение деталей клапанного привода и правильную посадку наконечников штанг. Затем клапанный механизм собирают и регулируют по сервисным данным конкретной модификации двигателя. Точные зазоры и усилие затяжки выбирают по руководству к установленному мотору: для разных исполнений они могут отличаться. Такой порядок позволяет сразу исключить перекос, неправильное прохождение штанги и контакт с краями направляющих окон.

Направляющая пластина подходит для ремонта мотоблоков и другой техники с двигателем 177F или 188F, когда требуется восстановить штатное положение двух штанг клапанного привода. Точная сверка модели мотора, формы пластины и крепежных точек помогает выбрать деталь без ошибочной подмены направляющими втулками клапанов.
