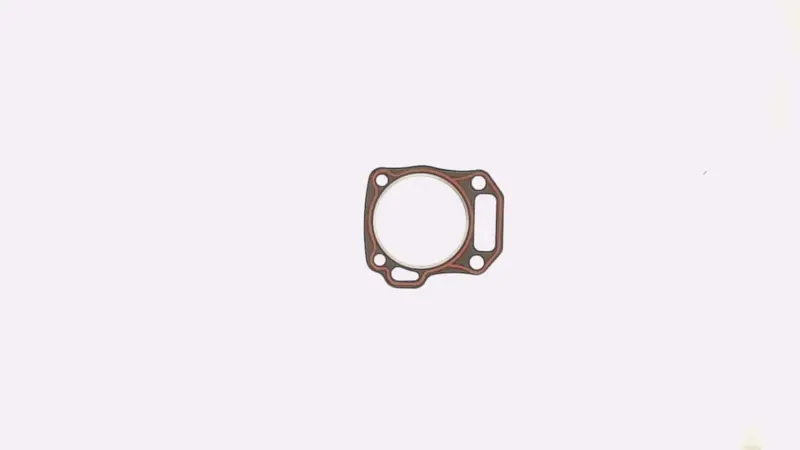

Прокладка головки цилиндра TD для двигателя 170F 7 л.с., 70 мм

Прокладка головки цилиндра TD для двигателя 170F

Эта прокладка устанавливается в месте соединения цилиндра и головки одноцилиндрового бензинового двигателя 170F. Она рассчитана на четырехтактный мотор номинальной мощностью 7 л.с. с воздушным охлаждением и диаметром цилиндра 70 мм. Деталь применяется при ремонте двигателей, которыми оснащаются мотоблоки и бензогенераторы. Ее задача — уплотнить стык головки с цилиндром и сохранить герметичность камеры сгорания после сборки.

Назначение в двигателе

Во время работы мотора соединение головки и цилиндра испытывает нагрев и давление газов. Прокладка занимает строго заданное положение между сопрягаемыми плоскостями, охватывает цилиндр центральным отверстием и совмещается с крепежными точками и технологическими каналами. Исправное уплотнение помогает удерживать компрессию и не допускает прорыва газов через стык. Поэтому состояние этой небольшой детали непосредственно влияет на качество сборки верхней части двигателя.

Прокладку устанавливают при снятии головки цилиндра, ремонте поршневой группы или устранении разгерметизации соединения. Основанием для замены могут быть прогар, надрыв, деформация, следы выхода газов по краю либо повреждение при разборке. Старую прокладку после раскрытия стыка повторно не используют: для обратной сборки нужна новая деталь с правильной геометрией.

Что проверить при выборе

Основной критерий совместимости — модель двигателя 170F, а не только название мотоблока или его заявленная мощность. Один и тот же тип двигателя может встречаться на технике разных производителей, а внешне похожие моторы могут иметь другое расположение отверстий. Перед заказом уточните обозначение двигателя по паспорту техники или сервисной документации и сопоставьте параметры снятой детали.

• Модель совместимого двигателя: 170F.
• Тип двигателя: одноцилиндровый, бензиновый, четырехтактный.
• Охлаждение: воздушное.
• Номинальная мощность: 7 л.с.
• Диаметр цилиндра: 70 мм.
• Место установки: стык цилиндра и головки цилиндра.
• Применение: двигатели мотоблоков и бензогенераторов соответствующего типа.

Дополнительно сравните наружный контур, диаметр центрального проема, количество и расположение крепежных отверстий, а также форму боковых вырезов. Такое сопоставление особенно полезно, если на технике установлен двигатель после замены или производитель выпускал несколько модификаций с близкими обозначениями. Совпадение только по мощности 7 л.с. недостаточно для уверенного подбора.

Установка и контроль после ремонта

Монтаж выполняют на остывшем и остановленном двигателе. Сопрягаемые плоскости цилиндра и головки очищают от остатков прежней прокладки и загрязнений, после чего проверяют на задиры, вмятины и заметную деформацию. Новую деталь укладывают без перегибов, точно совмещая центральный проем, крепежные отверстия и каналы. Кромка прокладки не должна заходить внутрь цилиндра или перекрывать предусмотренные отверстия.

Головку устанавливают аккуратно, не сдвигая прокладку. Крепеж затягивают постепенно, в последовательности и с моментом, указанными производителем конкретного двигателя 170F. Равномерная затяжка важна для прижима по всему периметру; произвольное усилие способно нарушить герметичность или повредить сопрягаемые детали. После сборки проверяют стык по периметру и контролируют работу двигателя без длительной нагрузки.

Прокладка TD подходит для планового ремонта и восстановления двигателя 170F при подтвержденном совпадении геометрии. Если головка или цилиндр имеют поврежденную плоскость, одна новая прокладка не устранит причину разгерметизации: перед сборкой такие детали необходимо проверить и привести в исправное состояние.
