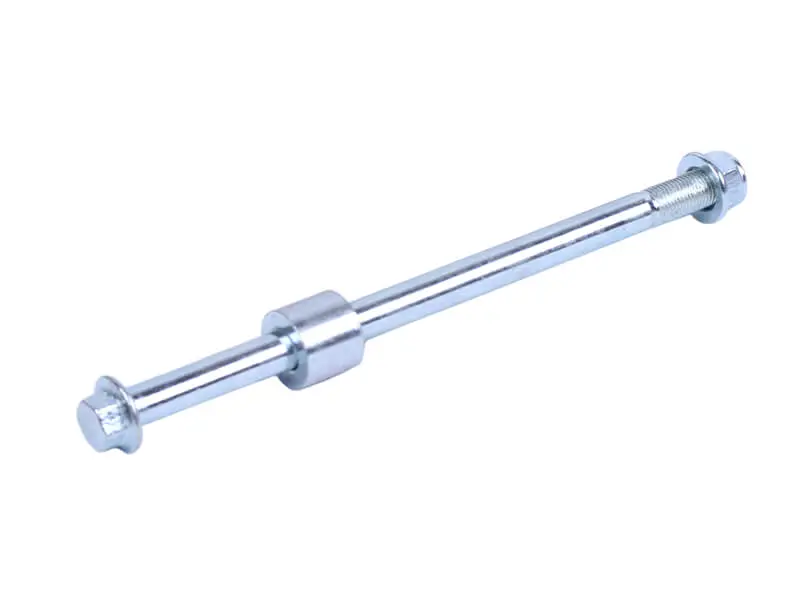

Ось переднего колеса XY200GY-9A с втулкой и гайкой

Ось переднего колеса XY200GY-9A с втулкой и гайкой

Комплект предназначен для установки переднего колеса на мотоцикл Shineray XY200GY-9A. Ось соединяет ступицу с перьями передней вилки, задает положение колеса относительно подвески и служит неподвижной опорой для подшипников ступицы. Деталь подходит для планового ремонта ходовой части, восстановления мотоцикла после повреждения штатной оси или устранения проблем, вызванных износом посадочных и резьбовых участков.

В комплект входят сама ось, дистанционная втулка и фиксирующая гайка. Подтвержденная длина оси составляет 220 мм, диаметр — 11,5 мм, наружный диаметр втулки — 23 мм. Конструкция имеет гладкую цилиндрическую рабочую часть, головку с одной стороны и резьбовой участок под гайку с другой. Такой набор позволяет одновременно заменить основные детали крепления переднего колеса, если их размеры соответствуют установленным на мотоцикле компонентам.

Как работает ось в колесном креплении

При сборке ось проходит через посадочные отверстия передней вилки, ступицу и внутренние кольца колесных подшипников. Дистанционная втулка занимает предусмотренное конструкцией место между ступицей и вилкой, а гайка удерживает собранное соединение. Правильное расположение этих деталей необходимо для свободного вращения колеса, сохранения его положения между перьями вилки и отсутствия нежелательного осевого перемещения.

Замена требуется при изгибе старой оси, повреждении резьбы, выраженных следах выработки на поверхности, затрудненном демонтаже гайки или нарушении посадки колеса. Если переднее колесо после обслуживания устанавливается с перекосом, вращается с заеданием либо имеет люфт, проверяют не только ось, но также подшипники, втулки, ступицу и посадочные места вилки. Новая ось не компенсирует износ соседних деталей, поэтому состояние крепления оценивают в сборе.

Что сравнить перед выбором

• Модель мотоцикла: комплект заявлен для Shineray XY200GY-9A; обозначение модификации следует проверять полностью.
• Место установки: деталь предназначена именно для переднего, а не заднего колеса.
• Размер оси: длина 220 мм и диаметр 11,5 мм должны совпадать с параметрами демонтированной детали.
• Размер втулки: подтвержден наружный диаметр 23 мм; дополнительно сравните ее длину и положение в штатной схеме сборки.
• Геометрия крепления: сопоставьте форму головки, расположение резьбы, длину резьбового участка и тип гайки.

Совпадения только по названию семейства XY200GY недостаточно: у близких версий мотоцикла могут применяться оси другой длины или диаметра. Самый надежный способ подбора — измерить снятую ось штангенциркулем, проверить размеры штатной втулки и сопоставить расположение всех деталей до начала монтажа.

Рекомендации по установке

Монтаж выполняют при надежно разгруженной передней части мотоцикла. Перед сборкой очищают отверстия вилки и посадочные поверхности, проверяют плавность подшипников и отсутствие повреждений ступицы. Втулку устанавливают в то же положение, которое предусмотрено штатной схемой конкретной модификации. Ось должна проходить через соединение без ударной правки, рассверливания отверстий или стачивания поверхности.

Гайку затягивают с усилием, указанным в сервисной документации мотоцикла. После сборки проверяют свободное вращение колеса, его положение между перьями вилки, отсутствие осевого люфта и корректное расположение тормозных компонентов. Повторная проверка крепления после короткой пробной поездки помогает вовремя обнаружить неправильную посадку втулки или недостаточную фиксацию. Комплект рассчитан на точечный ремонт переднего колесного крепления XY200GY-9A и подходит покупателю, которому нужны ось, втулка и гайка с подтвержденными базовыми размерами.
