Пружина боковой подножки Enduro/Kross AMG

Пружина боковой подножки Enduro/Kross AMG

Пружина предназначена для возвратного механизма боковой подножки мотоциклов Enduro/Kross. Она соединяет точки крепления на подножке и ее кронштейне, создает необходимое натяжение при перемещении опоры и не позволяет ей свободно болтаться. Такая небольшая деталь непосредственно влияет на то, насколько четко боковая подножка складывается, раскладывается и удерживается в предусмотренном конструкцией положении.

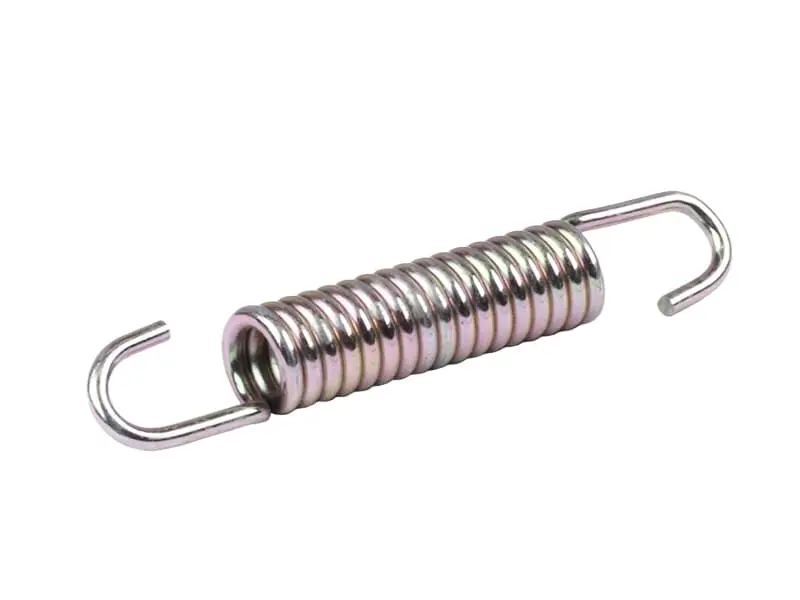

Деталь выполнена в виде цилиндрической витой пружины с открытыми зацепами на обоих концах. Зацепы устанавливаются в штатные отверстия или выступы механизма. Пружину меняют при обрыве, заметном растяжении, ослаблении натяжения либо деформации концевых крючков. Поводом для проверки также служит ситуация, когда подножка перестала уверенно возвращаться, начала провисать или перемещается без привычного сопротивления.

Как правильно подобрать пружину

Обозначение Enduro/Kross указывает назначение детали, однако конструкция боковой подножки может различаться в зависимости от модели, версии рамы и установленного кронштейна. Перед выбором сопоставьте новую пружину со снятой деталью и фактическими точками крепления на мотоцикле.

• Свободная длина: измеряется между крайними точками зацепов без растягивания. Слишком короткая пружина может не устанавливаться штатным способом, а слишком длинная не создаст требуемого натяжения.
• Диаметр корпуса: сравните наружный и, если это необходимо для монтажа, внутренний диаметр витой части. Пружина не должна задевать кронштейн, рычаг подножки или соседние детали.
• Толщина проволоки и количество витков: эти параметры влияют на жесткость. Их следует сопоставить с исходной пружиной, не выбирая деталь только по общей длине.
• Форма зацепов: проверьте длину, изгиб, направление и взаимный разворот обоих крючков. Они должны входить в штатные места без разгибания и переделки.
• Расстояние между креплениями: оцените его при сложенной и разложенной подножке. Это помогает исключить чрезмерное растяжение и недостаточное натяжение.
• Схема механизма: уточните, используется ли на мотоцикле одна пружина, пара пружин либо дополнительная промежуточная серьга. Схему необходимо сохранить такой, какой ее предусмотрел изготовитель техники.

Установка и проверка

Перед снятием старой пружины мотоцикл фиксируют вертикально на устойчивой опоре, чтобы его масса не приходилась на боковую подножку. Запомните расположение зацепов и положение пружины относительно кронштейна. Одновременно осмотрите отверстия, штифты и выступы крепления: выработка или деформация этих мест может стать причиной повторного соскакивания даже новой детали.

Для монтажа применяют подходящий инструмент для натяжения пружин. Не следует разгибать крючки, растягивать витки сверх необходимого или устанавливать деталь с перекосом. После фиксации обоих концов несколько раз переместите подножку по всему диапазону. Зацепы должны полностью сидеть в креплениях, витая часть — проходить свободно, а подножка — двигаться без заедания и сохранять устойчивое положение. Если механизм остается тугим, сначала проверяют шарнир подножки и состояние его крепежа: новая пружина не устраняет загрязнение, повреждение или перекос шарнира.

Когда требуется замена

• пружина оборвалась либо отсутствует на механизме;
• натяжение ослабло, и подножка больше не удерживается штатно;
• витая часть заметно растянута или имеет неравномерные промежутки;
• концевой зацеп разогнут, надломлен или не фиксируется в месте крепления.

Пружина AMG подходит для ремонта боковой подножки Enduro/Kross только при совпадении геометрии механизма. Надежнее всего подбирать ее по снятой детали и замерам на самом мотоцикле: сравнить длину, диаметр, проволоку, форму обоих зацепов и расположение крепежных точек. Такой подход позволяет восстановить нормальное движение подножки без переделки штатных деталей.
