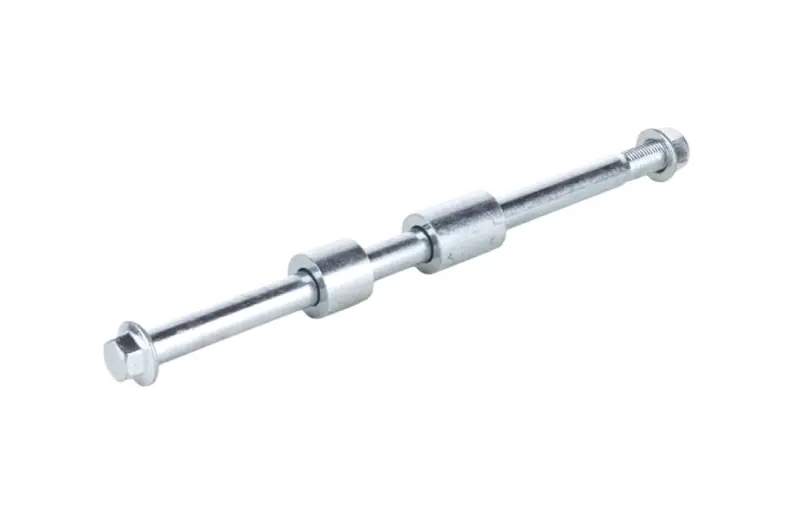

Ось заднего колеса XY150GY-17, тип 2, с 2 втулками и гайкой AMG

Ось заднего колеса XY150GY-17, тип 2, с 2 втулками и гайкой AMG

Комплект предназначен для ремонта крепления заднего колеса мотоцикла XY150GY-17. Исполнение тип 2 объединяет саму ось, две дистанционные втулки и фиксирующую гайку. Такая комплектация подходит для случая, когда вместе с осью требуется заменить сопряженные детали, определяющие положение колеса между сторонами маятника.

Назначение и конструкция

Ось проходит через точки крепления маятника и ступичную часть заднего колеса, удерживая колесо в заданном положении. Две отдельные цилиндрические втулки формируют необходимые промежутки между ступицей и соседними деталями крепления. Гайка затягивает собранное соединение со стороны резьбового конца, а шестигранная головка позволяет удерживать ось инструментом при монтаже и демонтаже.

Все части комплекта работают совместно: ось задает общую линию крепления, втулки поддерживают осевое положение колеса, а гайка фиксирует соединение после сборки. Правильное расположение втулок помогает избежать смещения ступицы в сторону и нежелательного зажатия сопряженных деталей. При разборке старого крепления желательно сразу отметить, с какой стороны стояла каждая втулка, чтобы затем воспроизвести штатную схему.

Как проверить совместимость

Основными ориентирами являются полное обозначение мотоцикла XY150GY-17, установка именно на заднее колесо и исполнение тип 2. Одного совпадения части названия XY150GY недостаточно: разные модификации одной серии могут иметь другое крепление. Перед заказом сравните новую деталь со снятым комплектом или с данными технической документации конкретного мотоцикла.

• Общая длина оси: должна соответствовать расстоянию между точками крепления с учетом ступицы, втулок и сопряженных деталей.
• Диаметр стержня: проверяется по старой оси и отверстиям установленного крепления.
• Резьбовая часть: сравниваются диаметр, шаг, длина резьбы и тип применяемой гайки.
• Головка оси: важны ее форма, расположение и возможность штатной установки в маятник.
• Дистанционные втулки: необходимо сопоставить их внутренний и наружный диаметры, длину и расположение слева и справа.

Особенно внимательно проверяйте геометрию, если прежняя ось погнута, сильно повреждена либо была заменена раньше на деталь неизвестного происхождения. В такой ситуации размеры лучше брать не только со старой оси, но и по фактическим посадочным местам мотоцикла. Исполнение тип 2 не следует заменять другой версией без полного совпадения всех монтажных параметров.

Когда требуется замена

Поводом проверить крепление заднего колеса служат поврежденная резьба, деформация стержня, затрудненное извлечение оси, следы задиров на контактных участках, повреждение гайки или заметный износ втулок. Перед установкой нового комплекта также проверяют состояние ступичных подшипников, отверстий маятника и прилегающих поверхностей. Эти детали не входят в заявленную комплектацию, но их неисправность может мешать правильной посадке новой оси.

Рекомендации по установке

Мотоцикл необходимо устойчиво зафиксировать и разгрузить заднее колесо. После демонтажа старого крепления очищают посадочные места и проверяют, свободно ли совмещаются отверстия. Втулки устанавливают на соответствующие стороны ступицы, после чего ось проводят через собранное крепление без перекоса. Если стержень не проходит свободно, сначала проверяют положение колеса и совпадение отверстий, а не пытаются устранить несоосность сильными ударами.

Гайку сначала наживляют вручную, чтобы исключить повреждение резьбы, а окончательную затяжку выполняют с усилием, указанным производителем мотоцикла. После сборки проверяют свободное вращение колеса, отсутствие бокового люфта, его положение в маятнике и согласованность с расположенными рядом деталями тормоза и привода. Комплект AMG рассчитан на адресную замену оси заднего колеса XY150GY-17 в исполнении тип 2; окончательное решение принимают после сверки геометрии снятых деталей.
