Виброгасящая опора бензогенератора 1–4 кВт AMG

Виброгасящая опора бензогенератора 1–4 кВт AMG

Компактная резинометаллическая опора предназначена для бензогенераторов мощностью от 1 до 4 кВт. Она устанавливается в точке крепления агрегата к раме и принимает часть колебаний, возникающих во время работы двигателя. Упругий цилиндрический корпус разделяет жесткие детали крепления, поэтому меньше вибрации передается на раму и корпус станции, а крепежные точки испытывают менее резкие переменные нагрузки.

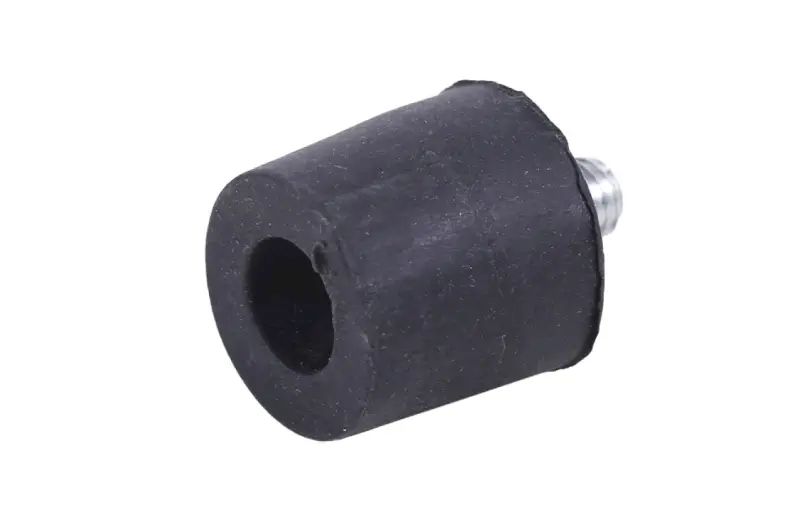

Конструкция выполнена в виде черной цилиндрической подушки с металлической резьбовой шпилькой с одной стороны и осевым посадочным отверстием с другой. Такая схема одновременно обеспечивает упругую опору и механическое крепление. Деталь подходит для ремонта генератора, у которого штатная подушка потеряла форму, растрескалась, порвалась или перестала удерживать агрегат в правильном положении относительно рамы.

Как подобрать опору

Диапазон 1–4 кВт указывает назначение детали, но одной мощности генератора для точного выбора недостаточно. У разных моделей одной мощности могут отличаться крепления и посадочные места. Перед заказом снимите старую подушку либо обеспечьте доступ для точного сравнения ее геометрии с новой деталью.

• Форма и схема крепления: проверьте, что нужна цилиндрическая опора со шпилькой на одном торце и отверстием на другом.
• Резьба: сопоставьте диаметр, шаг и рабочую длину шпильки с ответной точкой генератора.
• Посадочное отверстие: сравните его диаметр и глубину, чтобы крепеж входил без принудительного расширения корпуса.
• Габариты корпуса: сверьте наружный диаметр и высоту старой подушки; от них зависят положение агрегата и зазор до рамы.
• Положение опор: убедитесь, что после установки двигатель и генераторная часть не окажутся с перекосом относительно остальных точек крепления.

Когда требуется замена

Проверка опор нужна при заметном усилении вибрации, дребезге рамы, проседании одной стороны агрегата или появлении контакта между деталями, которые раньше не соприкасались. Поводом для замены служат трещины и надрывы упругого корпуса, стойкая деформация, затвердевшая поверхность, повреждение отверстия либо люфт шпильки относительно подушки. Эти признаки означают, что опора уже не удерживает заданную высоту или хуже изолирует колебания.

Осматривайте все точки крепления одновременно. Если одна подушка заметно ниже или жестче соседних, нагрузка распределяется неравномерно. При этом повышенная вибрация не всегда связана только с опорами: до монтажа также стоит исключить ослабленный крепеж и касание двигателя, альтернатора или навесных деталей о раму.

Установка и контроль после ремонта

Работы выполняют на остановленном и устойчиво установленном генераторе. Перед снятием крепежа агрегат фиксируют так, чтобы его масса не давила на освобождаемую опору. Посадочные поверхности очищают, шпильку сначала наживляют вручную, а все точки крепления совмещают без бокового натяга. Окончательную затяжку выполняют равномерно: перекручивание резинового корпуса и чрезмерное сжатие сокращают его рабочий ход и могут оставить агрегат с перекосом.

• после монтажа проверьте одинаковое положение агрегата относительно рамы;
• убедитесь, что корпус подушки не зажат острыми кромками и не касается соседних деталей;
• проверьте свободные зазоры возле двигателя, альтернатора, бака и защитных элементов;
• при первом коротком запуске проконтролируйте устойчивость станции и отсутствие нового стука.

Основные данные

• тип детали — виброгасящая опора генератора;
• диапазон мощности бензогенератора — 1–4 кВт;
• бренд — AMG;
• конструкция — цилиндрический упругий корпус, резьбовая шпилька и осевое отверстие.

Опора подходит для планового восстановления крепления бензогенератора, если ее посадочная схема и фактические размеры совпадают со снятой деталью. Точное сравнение до установки помогает сохранить правильную высоту агрегата, избежать перекоса и вернуть раме штатную виброизоляцию.
