Концевой выключатель переднего тормоза («лягушка») Tekken 250, тип 2 VV

Концевой выключатель переднего тормоза Tekken 250, тип 2 VV

Компактный механический выключатель предназначен для системы стоп-сигнала мотоцикла Tekken 250. Он работает вместе с ручкой переднего тормоза: перемещение рычага меняет положение нажимного штока, после чего контакты выключателя подают команду на включение заднего стоп-фонаря. Эта деталь не создает тормозное усилие, а обеспечивает своевременную световую индикацию при использовании переднего тормоза.

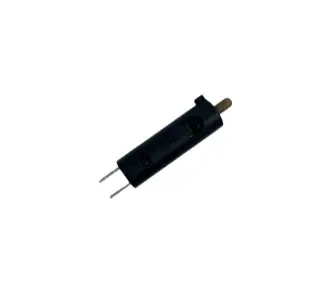

Исполнение тип 2 VV имеет вытянутый черный корпус, выступающий шток с одной стороны и два штыревых контакта с другой. Такая конфигурация важна при подборе: выключатели одинакового назначения могут отличаться корпусом, длиной и ходом толкателя, ориентацией контактов и способом фиксации. Поэтому модель мотоцикла следует учитывать вместе с формой снятой детали и ее посадкой в корпусе передней тормозной ручки.

Когда стоит проверить и заменить выключатель

Поводом для диагностики служит отсутствие реакции стоп-фонаря именно на переднюю тормозную ручку, нестабильное включение, заметная задержка либо свечение после полного отпускания рычага. Перед заменой проверьте лампу или светодиодный фонарь, разъемы и проводку: сходные признаки могут появляться не только из-за самого выключателя. Если проводка исправна, а шток заедает, поврежден или контакт внутри корпуса срабатывает непостоянно, установка новой детали восстанавливает корректную связь между движением рычага и стоп-сигналом.

Как подобрать тип 2

Снимите старый выключатель и сравните его с этой версией по общей форме корпуса, расположению фиксирующих выступов, направлению штока и конфигурации двух контактов. Отдельно проверьте, насколько шток выступает из корпуса в свободном положении и где на него воздействует тормозной рычаг. Слишком короткий или длинный толкатель, иная посадка либо другое положение выводов могут не позволить правильно установить деталь и настроить момент срабатывания.

Исполнение рассчитано на Tekken 250, однако версию тип 2 не следует выбирать только по модели мотоцикла. На технике разных выпусков или после замены тормозной машинки может стоять другой вариант. Правильным ориентиром остается совпадение конструкции выключателя, посадочного места и ответной части рычага. VV — обозначение представленного исполнения товара.

Установка и проверка

Перед работой выключите зажигание и освободите доступ к узлу передней тормозной ручки. Отсоединяйте клеммы за разъемы, не натягивая провода. Установите корпус ровно в штатное место и убедитесь, что рычаг воздействует на шток без перекоса. Контакты подключите в том же расположении, которое использовалось на снятой детали, а проводку уложите так, чтобы она не пережималась и не натягивалась при полном повороте руля.

После сборки сначала проверьте работу на месте. При отпущенной ручке стоп-сигнал не должен быть активирован, а при каждом нажатии — включаться без пропусков и выключаться после отпускания. Повторите проверку несколько раз при разных положениях руля. Если свет остается включенным либо появляется только при сильном нажатии, проверьте посадку корпуса, свободное движение штока и положение рычага относительно выключателя до поездки.

Характеристики

• Тип: механический концевой выключатель с нажимным штоком.
• Назначение: управление стоп-сигналом от переднего тормоза.
• Совместимость: Tekken 250 при совпадении исполнения.
• Версия: тип 2 VV.
• Подключение: два штыревых контакта.
• Внешнее исполнение: вытянутый корпус черного цвета.

Деталь подходит для ремонта штатного включения стоп-фонаря от передней ручки. Точное сравнение старого выключателя с версией тип 2 позволяет избежать несовпадения по посадке и обеспечить четкое срабатывание после монтажа.
