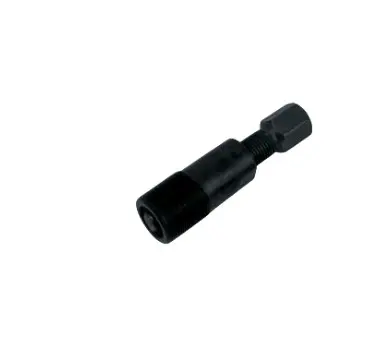

Съемник магнита (ротора) генератора GY6 50 VV, закаленный

Съемник магнита (ротора) генератора GY6 50 VV

Специализированный резьбовой съемник предназначен для демонтажа ротора генератора на четырехтактных скутерных двигателях семейства GY6 50. Он нужен при ремонте генератора, замене статора и других операциях, для которых требуется открыть пространство под ротором. Инструмент стягивает деталь с посадки усилием центрального винта, поэтому механику не приходится поддевать ротор рычагом или наносить удары по коленчатому валу.

Закаленное исполнение рассчитано на нагрузку, возникающую при затягивании. Компактная резьбовая конструкция удобна как для домашнего набора владельца скутера, так и для мастерской, где двигатели GY6 50 обслуживаются регулярно. Съемник применяется именно как монтажный инструмент: он не заменяет ключ для центральной гайки и приспособление для удержания ротора.

Как работает съемник

Корпус инструмента аккуратно вворачивается в предусмотренную резьбу ротора, а центральный силовой винт упирается в торец вала. При равномерном затягивании винта корпус тянет ротор наружу и снимает его с посадки. Усилие направляется вдоль оси, что помогает выполнить разборку контролируемо и не использовать края ротора как опору для монтажки.

Резьбовое соединение должно быть чистым и входить без перекоса. Корпус сначала вворачивают рукой на достаточную глубину, и только затем прикладывают усилие ключом. Неполное зацепление витков или затягивание с перекосом может повредить резьбу ротора даже при правильно выбранном типе инструмента.

Что проверить при выборе

Основной ориентир для этой модели — четырехтактный двигатель GY6 50 и конструкция его ротора генератора. Перед заказом сопоставьте модификацию двигателя, диаметр, шаг и направление резьбы на роторе с параметрами ранее применявшегося инструмента или сервисными данными техники. Обозначения GY6 недостаточно, если двигатель либо генератор меняли на другую версию.

• Тип двигателя: инструмент рассчитан на четырехтактные скутерные моторы GY6 50.
• Назначение: снятие магнита, то есть ротора генератора, с вала двигателя.
• Конструкция: резьбовой корпус и центральный нажимной винт создают осевое усилие.
• Исполнение: закаленный вариант VV для ремонтных и сервисных работ.

Рекомендации по применению

До установки съемника обеспечьте доступ к генератору, снимите штатный крепеж ротора и очистите обе сопрягаемые резьбы. Проверьте, что винт инструмента не мешает свободно вворачивать корпус. Корпус заводят без рывков, исключая перекос; после полного и ровного зацепления центральный винт затягивают постепенно, удерживая съемник подходящим ключом.

• Не начинайте затяжку, если корпус идет туго уже на первых витках: сначала проверьте совпадение резьбы и направление вращения.
• Не опирайте рычаги на обмотки статора, крышку картера или кромку ротора.
• Следите, чтобы нажимной винт располагался по центру торца вала и не уходил в сторону.
• После снятия очистите инструмент от загрязнений, осмотрите витки и храните винт без чрезмерной предварительной затяжки.

Такой съемник особенно полезен при замене статора, проверке компонентов генератора, обслуживании зоны за ротором и разборке двигателя GY6 50. Точное совпадение резьбы и аккуратная последовательность действий важнее избыточного усилия: правильно подобранный инструмент позволяет снять ротор предсказуемо и подготовить узел к дальнейшему ремонту.
