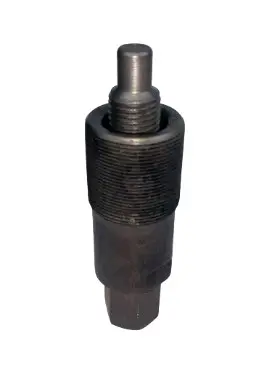

Закаленный съемник ротора генератора GY6 125/150 YITON

Закаленный съемник ротора генератора GY6 125/150 YITON

Специализированный ручной инструмент предназначен для снятия магнитного ротора генератора на четырехтактных двигателях GY6 классов 125 и 150 см³. Он применяется при ремонте генератора, замене или осмотре статора, проверке расположенных за ротором деталей и других операциях, для которых необходимо освободить вал от маховика. Использование подходящего резьбового съемника позволяет демонтировать плотно установленный ротор направленным осевым усилием, не поддевая его отвертками и не ударяя по краям.

Назначение и конструкция

Съемник состоит из резьбового корпуса и центрального нажимного винта. Корпус вворачивается в предусмотренную для инструмента резьбу ротора, после чего винт упирается в торец коленчатого вала. При дальнейшем равномерном вращении винта корпус тянет ротор наружу и снимает его с посадочного места. Усилие прикладывается по центру, поэтому инструмент удобно контролировать во время разборки. На корпусе и винте предусмотрены участки под ключ, позволяющие удерживать одну часть съемника и вращать другую.

Закаленное исполнение YITON рассчитано на механическую нагрузку, возникающую при стягивании ротора. Инструмент относится к съемникам магнето и рассчитан на четырехтактные GY6 125/150. В ремонтной документации и каталогах такие двигатели также встречаются с обозначениями 152QMI и 157QMJ. Эти коды полезны при первоначальном подборе, однако перед покупкой следует проверить и саму резьбу ротора: внутри семейства GY6 встречаются разные исполнения генератора.

Что проверить при подборе

• Тип двигателя. Инструмент выбирают для четырехтактного GY6 125/150. Наличие только обозначения GY6 без указания версии и объема недостаточно: съемники для 50-кубовых модификаций могут отличаться.
• Резьбу ротора. Сопоставьте ее диаметр, шаг, направление и расположение с корпусом съемника. Рабочая резьба должна совпадать полностью, а не заходить лишь на несколько витков.
• Состояние места установки. Забитая грязью, деформированная или ранее поврежденная резьба мешает ровно установить корпус и повышает риск перекоса при затягивании.
• Конструкцию генератора. Ориентируйтесь на двигатель и установленный ротор, а не только на торговое название скутера: одна модель техники может выпускаться с различными вариантами двигателя.

Точные размеры резьбы лучше снять с демонтируемого ротора либо сверить по ремонтной документации конкретного двигателя. Если корпус не вкручивается от руки ровно и без заеданий, продолжать затяжку ключом нельзя: сначала необходимо повторно проверить совместимость и очистить сопрягаемые витки.

Применение при ремонте

Перед разборкой отключают минусовую клемму аккумулятора и открывают доступ к генератору в порядке, предусмотренном для конкретной техники. Типовая последовательность для GY6 включает снятие кожуха охлаждения и вентилятора, фиксацию маховика подходящим держателем и отворачивание центральной гайки. Только после этого устанавливают съемник. Сам инструмент не предназначен для удержания ротора во время отворачивания гайки.

• Очистите резьбу ротора и съемника, проверьте отсутствие замятых первых витков.
• Вверните корпус вручную по правильному направлению и обеспечьте полное, ровное зацепление резьбы.
• Удерживая корпус за предусмотренный профиль, плавно вращайте центральный винт до освобождения ротора с вала.
• После отделения ротора контролируйте положение шпонки и мелких деталей, чтобы сохранить их для последующей сборки.

При установке ротора выполняют обратную последовательность и используют значения затяжки из руководства именно для обслуживаемого двигателя. Такой съемник подходит как для оснащения мастерской, так и для самостоятельного ремонта GY6 125/150, если мастер заранее проверил резьбу и располагает инструментом для фиксации маховика.
