Кронштейн электростартера AMG-2 для 190N/195N, D-76 мм

Кронштейн электростартера AMG-2 для двигателей 190N/195N

Кронштейн предназначен для установки электростартера на мотоблочные двигатели 190N и 195N, относящиеся к классу мощности 12 и 15 Hp. Деталь формирует опорную точку между двигателем и стартером, удерживает пусковой механизм в заданном положении и позволяет закрепить его относительно остальных деталей запуска. Посадочный размер этой модификации — D-76 мм.

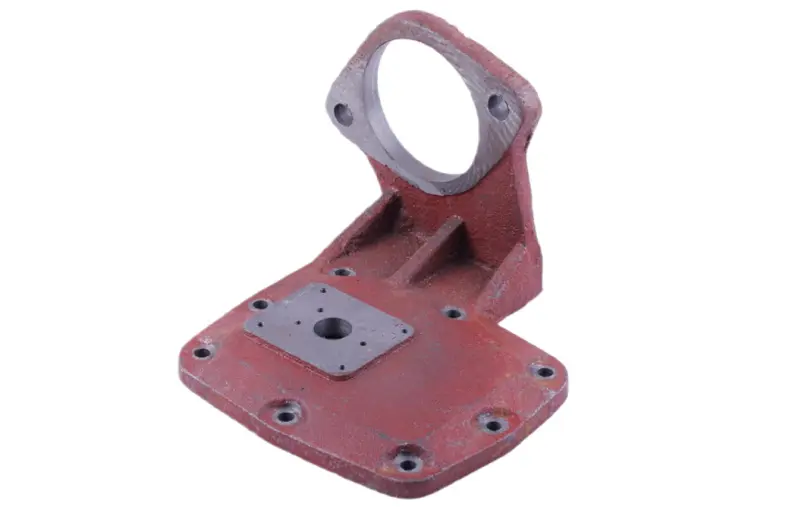

Конструкция включает широкое основание с несколькими крепежными отверстиями, вертикальную опору с круглой посадкой и два усиливающих ребра между основными частями. Такая компоновка распределяет нагрузку между основанием и вертикальной стойкой, а круглая посадка задает положение корпуса стартера. Крепежные точки на основании служат для монтажа кронштейна на предусмотренное место двигателя.

Когда требуется замена

Кронштейн устанавливают при оснащении подходящего двигателя электростартером, восстановлении системы запуска после ремонта или замене поврежденного штатного крепления. Поводом для замены могут стать деформация основания, трещины возле стойки, износ крепежных отверстий либо нарушение положения стартера. Эти дефекты способны вызвать перекос, поэтому состояние опоры желательно проверять одновременно со стартером и сопряженными креплениями.

Правильное положение детали особенно важно для взаимного расположения компонентов запуска. Кронштейн не должен стоять с перекосом, упираться в соседние части двигателя или смещать корпус стартера после затяжки. Перед окончательным закреплением полезно выполнить пробную установку и убедиться, что все точки крепления совпадают без принудительного подтягивания детали болтами.

Что проверить при выборе

• Модель двигателя: применение заявлено для мотоблочных двигателей 190N и 195N.
• Класс мощности: модификация рассчитана на варианты, обозначаемые как 12/15 Hp.
• Посадочный размер: требуется исполнение D-76 мм; варианты с другими диаметрами не следует считать взаимозаменяемыми без проверки.
• Геометрия основания: сравните контур детали, количество отверстий, расстояния между ними и их расположение со снятым кронштейном.
• Крепление стартера: проверьте диаметр круглой посадки, положение двух отверстий возле нее и ориентацию стартера относительно основания.

Для двигателей 190N/195N встречаются внешне близкие кронштейны с посадками 67,5 мм, 77,9 мм и другими размерами. Разница даже в несколько миллиметров влияет на установку, поэтому одного совпадения модели двигателя недостаточно. Определите фактический посадочный размер стартера и сопоставьте межцентровые расстояния, высоту стойки, направление круглой опоры и точки крепления основания.

Подготовка и установка

Перед монтажом очистите сопрягаемую площадку и осмотрите ее на предмет повреждений. Кронштейн должен прилегать без качания и посторонних включений между поверхностями. Сначала установите крепеж без полной затяжки, проверьте положение основания и стойки, затем поочередно закрепите точки так, чтобы деталь не сместилась и не получила перекос.

После установки стартера убедитесь, что его корпус размещен свободно, крепеж совпал с отверстиями, а проводка не натянута и не зажата между деталями. Проверку работы выполняют только после завершения сборки. Кронштейн AMG-2 D-76 мм подходит для ремонта, восстановления или комплектации системы электрозапуска мотоблока при точном совпадении двигателя, посадки и монтажной геометрии.
