Клапанный механизм AMG в сборе для двигателя 194F, на 2 клапана, тип 2

Клапанный механизм AMG для двигателя 194F, на 2 клапана, тип 2

Комплект предназначен для ремонта клапанной части бензинового двигателя 194F, применяемого на мотоблочной технике. Исполнение рассчитано на две клапанные позиции и относится к типу 2. Детали механизма участвуют в работе газораспределения: клапаны открывают и закрывают впускной и выпускной каналы в нужные моменты, а пружинная часть возвращает их в закрытое положение и удерживает сопряженные детали в собранном состоянии.

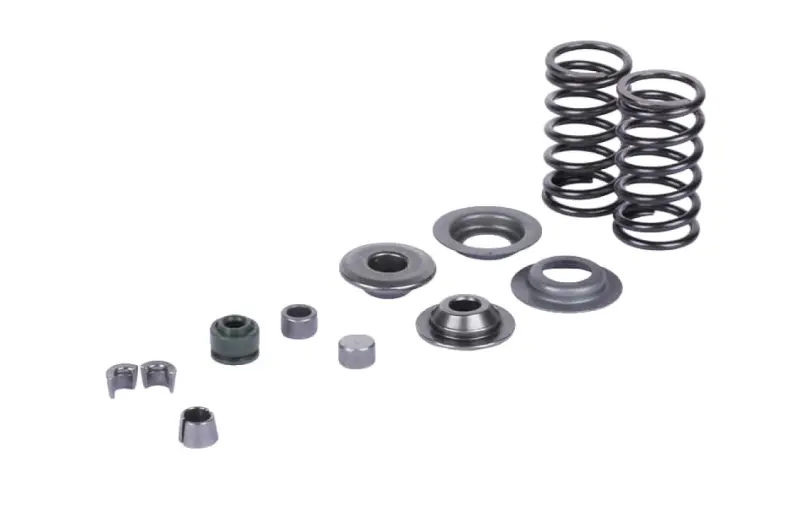

В наборе собраны две цилиндрические пружины, опорные тарелки и небольшие установочные детали, необходимые для обслуживания двухклапанной головки. Такой формат удобен при ремонте, когда изношена не одна деталь, а несколько сопряженных компонентов: можно обновить пружинную и фиксирующую часть обеих клапанных позиций в рамках одной разборки головки цилиндра. Комплект не отменяет проверки самих клапанов, направляющих, седел и деталей привода — их состояние определяет окончательный объем ремонта.

Когда требуется проверка механизма

Клапанный механизм осматривают при ремонте головки цилиндра, затрудненной регулировке клапанных зазоров, постороннем стуке в зоне клапанной крышки или заметном износе снятых деталей. Поводом для замены служат трещины и деформация пружин, различие их свободной высоты, ослабление упругости, повреждение опорных поверхностей тарелок либо износ фиксаторов. Оценивать следует весь комплект сопряженных компонентов: установка новой пружины рядом с поврежденной тарелкой или изношенным креплением не устраняет причину неисправности.

Как правильно подобрать

• Модель двигателя: обозначение 194F должно совпадать с моделью установленного мотора, а не только с названием мотоблока.
• Исполнение: эта версия рассчитана на два клапана и имеет обозначение «тип 2»; версии без такого указания нельзя считать взаимозаменяемыми автоматически.
• Посадочные параметры: сравните со снятыми деталями диаметр стержня клапана, наружный и внутренний диаметры пружины, ее свободную высоту, форму тарелок и конфигурацию фиксаторов.
• Состояние головки: до сборки проверьте направляющие, седла, клапаны и детали их привода, чтобы новый набор работал с исправными сопряженными поверхностями.

Установка и регулировка

Работу выполняют на чистой разобранной головке цилиндра. Пружины сжимают подходящим приспособлением, тарелки устанавливают без перекоса, а фиксаторы размещают в предусмотренных канавках клапана. Перед окончательной сборкой необходимо убедиться, что каждая тарелка удерживается равномерно, пружина стоит по центру посадочного места и клапан свободно перемещается без заеданий. Удары по пружинам и фиксаторам могут повредить посадочные кромки, поэтому детали устанавливают контролируемым сжатием.

После монтажа клапанного привода выставляют тепловые зазоры по требованиям конкретной модификации двигателя 194F. Точные значения и моменты затяжки берут из сервисных данных мотора: универсальные числа здесь не подходят. До запуска коленчатый вал проворачивают вручную и повторно проверяют положение фиксаторов, возврат клапанов и сохранение заданных зазоров. Комплект подходит для планового восстановления двухклапанной головки 194F, когда важно заменить связанные детали аккуратно и сразу проверить весь механизм газораспределения.
