Сепаратор нижней головки шатуна 29×32×17 VV

Сепаратор нижней головки шатуна 29×32×17 VV

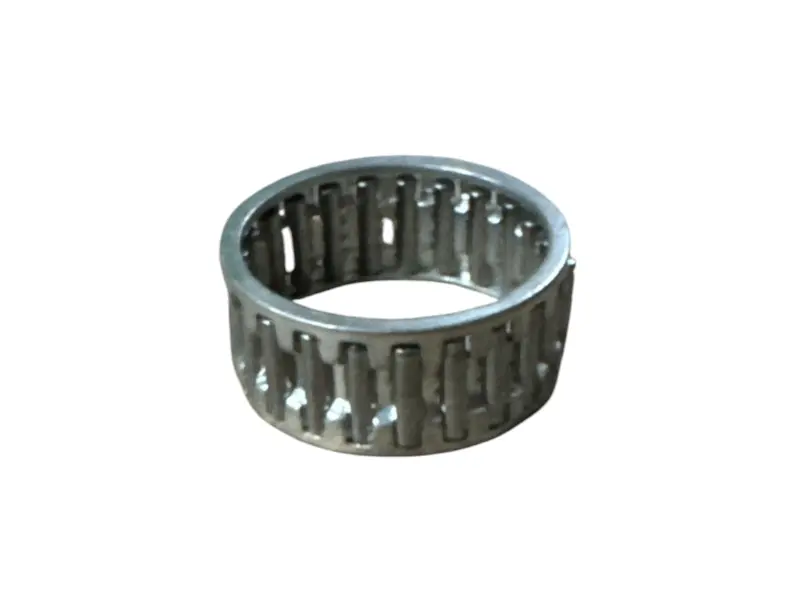

Деталь предназначена для игольчатой опоры нижней, или большой, головки шатуна. Кольцевой сепаратор с роликами устанавливается в соединении шатуна с кривошипным пальцем и формирует компактную подшипниковую опору без собственных внутреннего и наружного колец. Размерное обозначение изделия — 29×32×17, дополнительное обозначение — VV. Это ремонтная позиция для тех случаев, когда требуется сепаратор именно такого формата и места установки.

Назначение и работа в механизме

Игольчатые ролики воспринимают радиальную нагрузку в соединении, а окна сепаратора удерживают их с заданным интервалом и направляют параллельно оси. Разделение соседних роликов не дает им непосредственно тереться друг о друга и помогает сохранять правильное положение при вращении. Небольшая радиальная высота такой конструкции позволяет разместить опору между кривошипным пальцем и отверстием нижней головки шатуна.

У этого типа подшипниковой сборки нет отдельных дорожек в виде колец: рабочими поверхностями служат сопряженные поверхности пальца и отверстия шатуна. Поэтому результат ремонта зависит не только от состояния нового сепаратора. Палец, посадочная поверхность в шатуне и боковые направляющие должны быть пригодны для дальнейшей работы, не иметь повреждений, способных нарушить свободное качение роликов или правильное положение клетки.

Как проверить соответствие детали

Подбор выполняют по совокупности признаков. Совпадение только одного диаметра или внешнего сходства недостаточно: сепараторы для верхней и нижней головок шатуна работают в разных соединениях и могут иметь близкую форму.

• Место установки: нижняя головка шатуна, соединяемая с кривошипным пальцем.
• Размерное обозначение: 29×32×17. Сверять нужно всю тройку чисел, не меняя их порядок.
• Обозначение исполнения: VV; его учитывают вместе с размерами и конструкцией снятой детали.
• Форма: кольцевая клетка с равномерно расположенными игольчатыми роликами.
• Сопряженные детали: перед заказом сопоставляют фактические размеры пальца, отверстия шатуна и ширину места под сепаратор с параметрами прежней сборки и ремонтными данными двигателя.

Подготовка к установке

При разборке необходимо оценить не только сам сепаратор, но и все поверхности, по которым катятся и направляются ролики. Поводом для замены служат деформация или разрушение клетки, повреждение роликов, следы задиров, ненормальный люфт либо признаки перегрева в зоне соединения. Установка новой детали при заметной выработке пальца или отверстия шатуна не устраняет причину неисправности: изношенные сопряженные детали также требуют предусмотренного ремонта.

• Очистите место сборки от старых отложений и частиц износа, не оставляя абразива между роликами и дорожками качения.
• Перед монтажом убедитесь, что ролики надежно удерживаются клеткой, не заклинивают в своих окнах и не имеют видимых повреждений.
• Используйте смазку и способ сборки, предусмотренные для конкретного двигателя; сепаратор нельзя устанавливать насухо или с перекосом.
• Собирайте соединение без ударной нагрузки на ролики и после установки проверьте свободное движение без заеданий.

Сепаратор 29×32×17 VV выбирают как размерную деталь кривошипно-шатунного механизма, а не только по общей категории мотоцикла. Надежный подбор начинается со сверки места установки и всех трех размеров, а грамотный ремонт включает проверку кривошипного пальца, нижней головки шатуна, бокового направления и условий смазывания. Такой подход помогает не переносить старые повреждения на новую подшипниковую сборку и восстановить корректную работу соединения.
