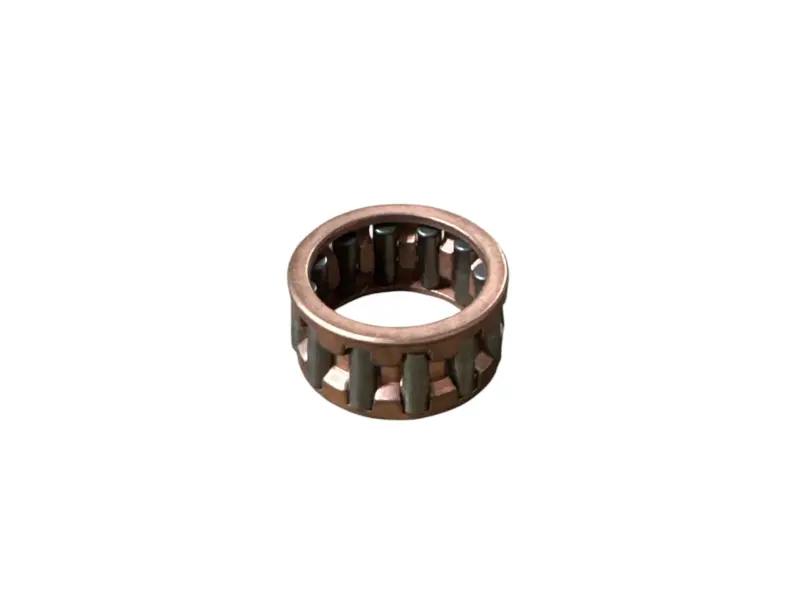

Игольчатый сепаратор предназначен для опоры нижней головки шатуна на шатунной шейке коленчатого вала. В этом соединении ролики воспринимают радиальную нагрузку и обеспечивают взаимное движение деталей, а обойма удерживает их с заданным шагом по окружности. Формат 18x24x12 относится к компактной подшипниковой сборке без отдельных внутреннего и наружного колец: дорожками качения служат сопряжённые поверхности пальца и отверстия нижней головки шатуна.

Размеры детали — 18 мм по внутреннему диаметру, 24 мм по наружному диаметру и 12 мм по ширине. Все три значения важны одновременно. Совпадения только внутреннего диаметра недостаточно: сепаратор другой наружной величины не будет правильно работать с отверстием шатуна, а отличие по ширине изменит положение сборки между боковыми поверхностями. Поэтому позицию выбирают по фактическим размерам штатной детали и параметрам ремонтируемой кривошипно-шатунной группы.

Назначение и конструкция

Цилиндрические игольчатые ролики размещены по окружности и разделены обоймой. Такая схема позволяет получить значительную площадь контакта при небольшой радиальной высоте подшипниковой опоры. Отсутствие самостоятельных колец делает особенно важными состояние шатунной шейки и внутренней поверхности нижней головки: именно по ним перемещаются ролики. Новый сепаратор не устраняет выработку, задиры или нарушение геометрии сопряжённых деталей, поэтому перед ремонтом оценивают всю пару, а не только снятую обойму.

Деталь применяют при переборке коленчатого вала, когда штатный сепаратор имеет износ, повреждение роликов или деформацию обоймы. Если на пальце или в отверстии шатуна есть риски, раковины, изменение цвета от температуры либо заметная выработка, эти поверхности требуют отдельной оценки и соответствующего ремонта.

Что проверить перед выбором

• Место установки: деталь рассчитана именно на нижнюю, большую головку шатуна и не заменяет сепаратор поршневого пальца.
• Внутренний размер: 18 мм должен соответствовать диаметру поверхности, по которой работают игольчатые ролики.
• Наружный размер: 24 мм сопоставляют с отверстием нижней головки шатуна и предусмотренным посадочным пространством.
• Ширина: 12 мм сверяют с исходной сборкой и расстоянием между ограничивающими боковыми поверхностями.
• Тип исполнения: требуется открытый игольчатый сепаратор с обоймой и набором роликов, а не закрытая игольчатая втулка того же номинального размера.

Одинаковая запись 18x24x12 встречается у разных типов игольчатых подшипников, поэтому один размер без проверки конструкции не определяет взаимозаменяемость. Для этого товара ориентиром служат сразу назначение для нижней головки шатуна, открытое сепараторное исполнение и размерная тройка. Привязка к определённой модели мотоцикла или двигателя не заявлена, поэтому подбор только по названию техники может привести к ошибке.

Подготовка и установка

Монтаж выполняют на очищенных сопряжённых деталях. Перед сборкой удаляют остатки загрязнений и металлических частиц, проверяют целостность роликов и обоймы, а дорожки качения покрывают смазочным материалом, предусмотренным для конкретного двигателя. Сепаратор вводят без нагрузки и перекоса; при соединении деталей полезно лёгкое вращательное движение, чтобы ролики заняли положение без защемления. Удары по обойме и сборка по сухим поверхностям недопустимы, поскольку могут повредить ролики и дорожки ещё до запуска.

После установки проверяют свободное движение шатуна, отсутствие заеданий и корректный боковой зазор в соответствии с требованиями ремонтируемого двигателя. Разборка и центровка составного коленчатого вала требуют подходящей оснастки и контроля геометрии, поэтому при отсутствии такого оборудования работу стоит поручить мотористу. Сепаратор 18x24x12 VV подходит для ремонта только тогда, когда совпадают размеры, исполнение и состояние остальных деталей соединения.
