Комплект болтов крепления задней звезды Enduro/Kross AMG

Комплект болтов крепления задней звезды Enduro/Kross AMG

Крепёж предназначен для установки задней, или ведомой, звезды на мотоциклы класса Enduro/Kross. Он соединяет звезду с предусмотренным для неё креплением заднего колеса и удерживает деталь в правильном положении при передаче тяги от цепи. Такой комплект нужен при плановой замене звезды, ремонте заднего колеса, повреждении резьбы штатного крепежа либо обнаружении погнутых, изношенных или ослабленных деталей.

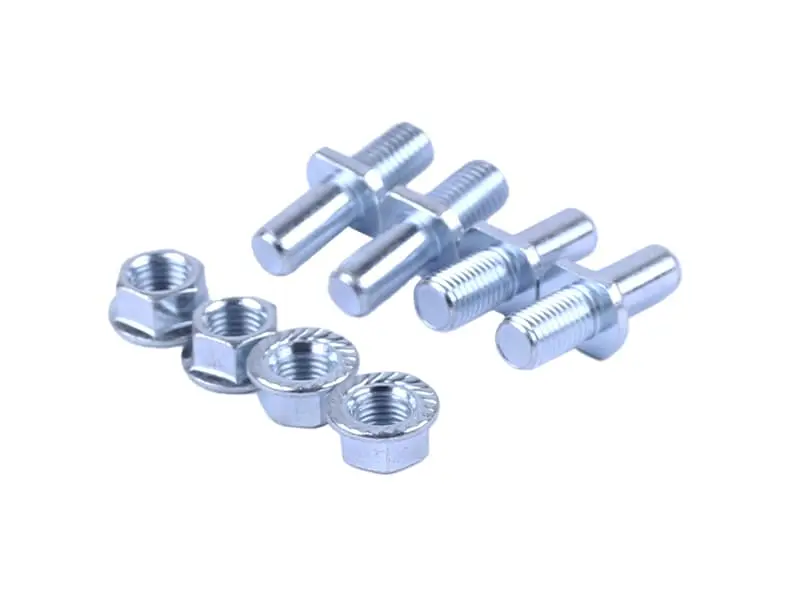

В набор входят четыре болта и четыре гайки. Каждый болт имеет резьбовую часть, гладкий цилиндрический участок и шестигранную опорную часть между ними. Гайки выполнены с фланцем; на их опорной стороне предусмотрен рельеф. Одинаковое исполнение четырёх пар позволяет обновить крепление по всему посадочному кругу, не смешивая старые и новые детали с разным состоянием резьбы и опорных поверхностей.

Что проверить при подборе

Обозначение Enduro/Kross указывает на назначение товара, но не заменяет проверку конкретного заднего колеса: у мотоциклов разных марок, годов и модификаций крепление звезды может отличаться. До покупки снимите один штатный болт или используйте размеры из руководства к мотоциклу. Сопоставлять нужно не только внешний вид, но и все параметры, от которых зависит посадка крепежа.

• Количество точек крепления. Этот набор рассчитан на узел с четырьмя болтами; число отверстий на звезде и её посадочном месте должно совпадать.
• Диаметр и шаг резьбы. Гайка должна навинчиваться вручную без перекоса, заедания и чрезмерного люфта.
• Рабочая длина. Сравните общую длину, длину резьбы и гладкого цилиндрического участка со снятой деталью.
• Посадка по отверстиям. Гладкая часть болта не должна упираться в резьбовой участок раньше, чем соединение будет стянуто.
• Форма опорных частей. Убедитесь, что шестигранная часть болта и фланец гайки помещаются в предусмотренных местах и не касаются соседних деталей.

Если старый крепёж отсутствует или заметно деформирован, ориентируйтесь на техническую документацию именно к вашему колесу, ступице или держателю звезды. Не выбирайте комплект только по рабочему объёму двигателя или общему названию мотоцикла: эти признаки не определяют геометрию резьбы и посадки.

Установка и контроль

Перед сборкой очистите отверстия, резьбу и прилегающие плоскости звезды и её посадочного места. Проверьте, нет ли сорванных витков, овальных отверстий, трещин, заметной выработки или деформации. Новый крепёж не устранит повреждение самой звезды, ступицы либо держателя, поэтому такие детали следует оценить до монтажа.

Установите звезду без перекоса, заведите все четыре болта и наживите гайки от руки. Окончательную затяжку выполняйте постепенно и крест-накрест: так звезда равномерно прижимается к посадочной плоскости. Момент затяжки берите из руководства производителя конкретного мотоцикла; универсальное значение без точного размера резьбы применять нельзя. Фиксатор резьбы, дополнительные шайбы и другие средства используйте только тогда, когда они предусмотрены конструкцией или сервисной документацией.

После сборки убедитесь, что звезда прилегает без зазора, крепёж нигде не выступает в зону движения соседних деталей, а колесо свободно вращается. Проверьте положение цепи и отсутствие бокового биения звезды. После первого короткого выезда осмотрите соединение ещё раз: гайки должны оставаться на месте, а на посадочных поверхностях не должно появиться зазора. Регулярный осмотр этого крепления особенно уместен после обслуживания цепного привода или заднего колеса.
