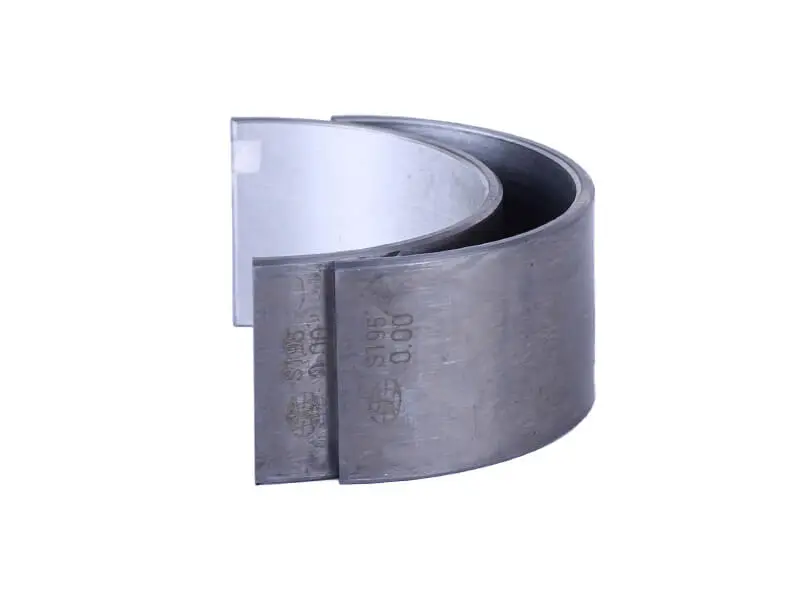

Вкладыши шатуна AMG для дизельного двигателя ZH1105N

Вкладыши шатуна AMG для двигателя ZH1105N

Вкладыши предназначены для ремонта шатунного соединения дизельного двигателя ZH1105N, применяемого на мотоблочной технике. Они устанавливаются в разъемной нижней головке шатуна и охватывают шатунную шейку коленчатого вала. В этом соединении деталь образует поверхность скольжения, на которой при работающем двигателе поддерживается масляная пленка. Она разделяет сопряженные поверхности, помогает уменьшить прямой контакт металла с металлом и обеспечивает свободное движение шатуна относительно вращающейся шейки.

Конструкция состоит из двух полукруглых вкладышей: одна половина размещается в шатуне, вторая — в его крышке. Такая форма позволяет собрать подшипник вокруг шейки коленвала после установки шатуна. Геометрия обеих половин, их толщина и положение фиксирующих выступов должны соответствовать посадочным местам. Поэтому вкладыши подбирают как точную моторную деталь, а не только по общему классу техники.

Что проверить при подборе

Обозначение двигателя ZH1105N — основной критерий совместимости этой позиции. Дополнительно необходимо определить требуемую размерную группу. Если шатунная шейка осталась в номинальном размере, применяется соответствующий номинальный вариант; после шлифования коленвала необходим ремонтный размер, согласованный с фактическим диаметром шейки. Установка вкладышей неподходящей толщины изменяет масляный зазор, поэтому выбирать размер без измерений нельзя.

• Сверьте модель двигателя: деталь рассчитана на дизель ZH1105N.
• Уточните, шлифовалась ли шатунная шейка коленвала и под какой размер она обработана.
• Измерьте диаметр, овальность и конусность шейки, особенно если на прежних вкладышах были задиры или неравномерный износ.
• Сопоставьте ширину, профиль и расположение фиксирующих выступов с демонтированными половинами.
• Проверьте посадочные поверхности шатуна и крышки: деформация этих деталей не устраняется установкой новых вкладышей.
• После сборки проконтролируйте фактический зазор способом, предусмотренным руководством по ремонту двигателя.

Рекомендации по установке

Монтаж выполняют на чистых посадочных поверхностях, не допуская попадания стружки, нагара или других частиц между вкладышем и шатуном. Даже небольшое загрязнение с обратной стороны способно нарушить прилегание и локально уменьшить зазор. Поверхность скольжения нельзя подгонять наждачной бумагой или абразивной губкой: такая обработка повреждает тонкий поверхностный слой и меняет геометрию детали. Перед окончательной сборкой шатунную шейку осматривают на риски, следы перегрева и перенос металла, а масляные каналы очищают.

Крышку шатуна устанавливают в ее штатном положении и затягивают крепеж с моментом и последовательностью, указанными изготовителем двигателя. После затяжки повторно проверяют зазор и убеждаются, что коленвал проворачивается без закусывания. Поверхности трения при сборке смазывают чистым моторным маслом, подходящим для двигателя. Перед первым запуском после ремонта система смазки должна быть заполнена, чтобы масло поступило к подшипниковому соединению без продолжительной сухой прокрутки.

Когда требуется замена

Поводом для дефектовки служат задиры, полосы износа, участки выкрашивания, следы перегрева, внедренные частицы или заметно неравномерный рисунок контакта на старых вкладышах. Металлический стук и снижение давления масла также требуют проверки, однако сами по себе не определяют причину неисправности. До установки новой пары нужно оценить состояние шейки коленвала, шатуна и системы смазки. Если не устранить повреждение поверхности, загрязнение каналов либо неправильный зазор, новые вкладыши могут быстро получить повторные дефекты.

Эта позиция подходит для планового ремонта и восстановления дизельного двигателя ZH1105N при подтвержденной исправности сопрягаемых деталей. Точный подбор по модели и размеру, измерение зазора и аккуратная сборка позволяют вернуть шатунному соединению правильную геометрию и условия для устойчивой масляной пленки.
