Шланг обратной топливной магистрали AMG для мотоблока 178F/186F

Шланг обратной топливной магистрали AMG для мотоблока 178F/186F

Деталь предназначена для возвратной линии топливной системы мотоблоков с дизельными двигателями 178F и 186F. Она соединяет участок возле форсунки с направлением к топливному баку и отводит возвращаемое топливо по низконапорной магистрали. Такой шланг выбирают для планового восстановления системы или вместо старой трубки, которая утратила эластичность, растрескалась, деформировалась либо перестала плотно держаться на штуцерах.

Назначение и конструкция

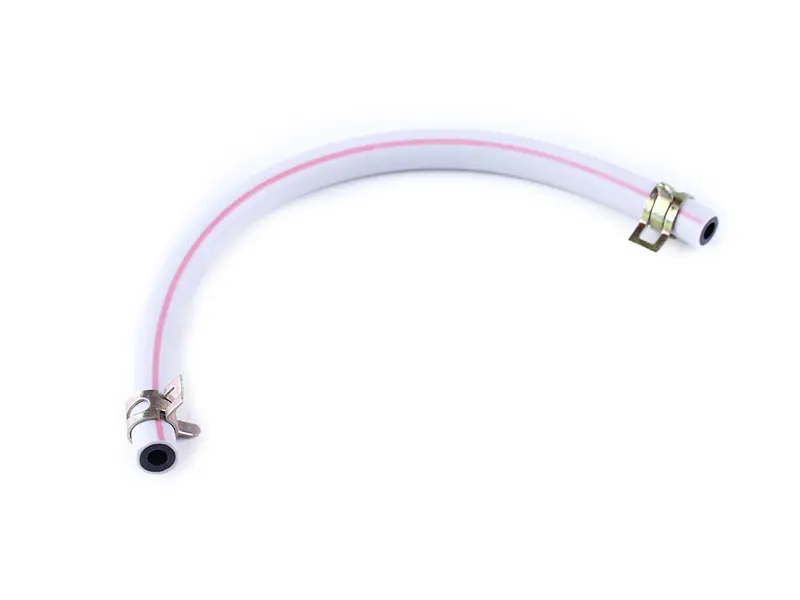

Гибкое исполнение позволяет проложить возвратную линию по штатному маршруту двигателя без жесткой металлической трубки. Шланг имеет светлую полупрозрачную поверхность с продольной красной полосой. На обоих концах установлены металлические пружинные зажимы: они прижимают стенку шланга к штуцерам и помогают сохранить плотность соединений при вибрации мотоблока. Это готовая по конструкции деталь для двухточечного подключения в обратной магистрали.

Возвратный шланг работает отдельно от трубки высокого давления, которая подает топливо к форсунке. Поэтому при подборе важно определить именно назначение снимаемой детали. Если требуется гибкий участок, идущий от зоны форсунки в сторону бака на двигателе семейства 178F или 186F, эта позиция соответствует нужному типу. Для другой ветви топливной системы следует подбирать трубку по ее функции и точкам соединения.

Когда требуется замена

Состояние обратной магистрали удобно проверять во время обслуживания топливной аппаратуры, очистки двигателя или устранения следов топлива. Основанием для замены служат трещины, затвердевшие участки, заломы, потеря плотной посадки на штуцере и влажность возле соединений. Старый шланг также стоит заменить, если его концы растянулись и зажим уже не обеспечивает равномерного прижима.

• Проверьте шланг по всей длине, особенно возле изгибов и мест установки зажимов.
• Осмотрите штуцеры: посадочные поверхности должны быть чистыми, ровными и без остатков поврежденной трубки.
• Убедитесь, что причина подтекания связана со шлангом или его фиксацией, а не с соседним соединением.

Как подобрать для двигателя 178F/186F

Обозначение двигателя — основной ориентир, но перед установкой необходимо сравнить новую деталь со снятой. У разных исполнений техники расположение бака, форсунки и промежуточных креплений может отличаться. Сверьте общую длину, внутренний и наружный диаметры, направление прокладки, размеры обоих штуцеров и тип фиксаторов. Шланг должен надеваться плотно, без чрезмерного растяжения, а зажимы — соответствовать диаметру соединения.

• Модель двигателя: 178F или 186F в дизельном исполнении.
• Точки подключения: начало и конец старой обратной линии должны совпадать по расположению и диаметру штуцеров.
• Длина и маршрут: запас должен позволять уложить шланг без натяжения, пережатия и слишком крутого изгиба.
• Фиксация: пружинные зажимы размещают на прямой посадочной части штуцеров, а не на краю шланга.

Установка и проверка

Монтаж выполняют на остановленном и остывшем двигателе. Перед подключением очищают штуцеры и прилегающую зону, чтобы загрязнения не попали внутрь топливной системы. Концы шланга надевают до штатного положения, затем перемещают зажимы на зоны посадки. Магистраль укладывают по прежнему маршруту, исключая заломы, натяжение, трение об острые кромки и контакт с подвижными или сильно нагревающимися деталями.

После сборки соединения осматривают на неподвижном двигателе, затем запускают мотор и проверяют оба конца на отсутствие просачивания. После короткого периода работы полезно повторно проконтролировать посадку шланга и положение зажимов. Правильно подобранная деталь восстанавливает герметичный отвод возвращаемого топлива и подходит для ремонта возвратной линии мотоблоков с двигателями 178F/186F.
