Верхняя пластина траверсы Enduro/Kross AMG

Верхняя пластина траверсы Enduro/Kross AMG

Деталь предназначена для рулевой части мотоциклов семейства Enduro/Kross и занимает верхнее положение в сборке передней вилки. Пластина связывает точки установки вилки и руля, поэтому ее выбирают для восстановления мотоцикла при повреждении, деформации или критическом износе прежней верхней траверсы. Исполнение AMG рассчитано на замену детали той же геометрии: обозначение Enduro/Kross указывает направление применения, но само по себе не делает пластину универсальной для всех эндуро- и кроссовых моделей.

Конструкция и назначение

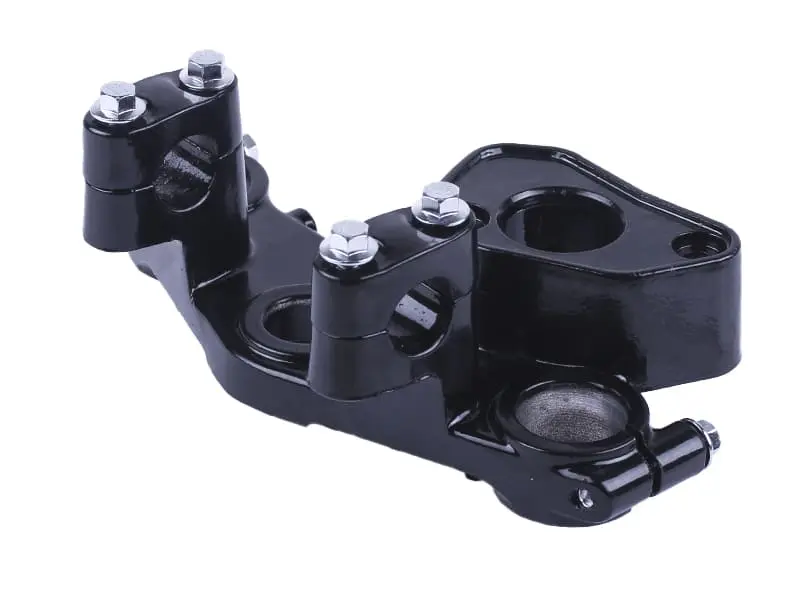

Основание выполнено в черном цвете и имеет фигурную форму с несколькими посадочными отверстиями. В конструкции предусмотрены разъемные зажимные зоны со стяжными болтами, а также две опоры руля с отдельными верхними крышками. Каждая крышка фиксируется парой болтов, что позволяет освободить руль при разборке и снова закрепить его после установки пластины. Такое исполнение объединяет в одной детали посадочные места рулевой части и крепления, необходимые для сборки верхней части вилки.

Состояние верхней траверсы влияет на взаимное положение руля, рулевой колонки и перьев вилки. Поводом для замены может быть трещина, деформация после удара, повреждение резьбовых мест, нарушение зажимов или несовпадение геометрии после предыдущего ремонта. Новую пластину нельзя подбирать только по общему названию класса мотоцикла: даже внешне близкие версии Enduro/Kross могут различаться диаметрами отверстий, расстояниями между ними, вылетом и способом крепления руля.

Что сверить перед выбором

• Общую геометрию. Сопоставьте форму основания, расположение выступов, зажимных участков и всех посадочных отверстий со снятой пластиной.
• Посадки вилки. Проверьте диаметры отверстий под перья и межцентровое расстояние; эти параметры должны соответствовать установленной передней вилке.
• Соединение с рулевой колонкой. Сверьте центральное посадочное место, его положение относительно отверстий вилки и способ фиксации прежней детали.
• Крепление руля. Сравните расстояние между опорами, диаметр посадки руля, высоту опор и расположение болтовых крышек.
• Дополнительные точки. Учитывайте отверстия и площадки, которые на конкретном мотоцикле используются для замка, кронштейнов либо других штатных деталей; их назначение и положение должны совпасть.

Установка и контроль после сборки

Работы выполняют на устойчиво зафиксированном мотоцикле, разгрузив переднюю часть и сохранив исходное положение деталей для последующей сборки. Перед монтажом проверяют посадочные поверхности: на них не должно быть загрязнений, заусенцев и следов повреждения, мешающих ровной установке. Перья вилки выставляют без перекоса, руль центрируют в опорах, а резьбовые соединения затягивают в последовательности и с моментом, указанными в сервисной документации конкретного мотоцикла. Использовать несовпадающие отверстия с принудительным стягиванием нельзя.

После установки руль должен свободно поворачиваться от упора до упора без заедания. Одновременно проверяют, не натягиваются ли тросы, проводка и тормозной шланг, одинаково ли расположены перья вилки и надежно ли удерживается руль в опорах. Повторный контроль креплений после сборки помогает сразу выявить перекос или неправильную посадку. Эта верхняя пластина подойдет для ремонта Enduro/Kross только при полном совпадении основных размеров и схемы крепления с демонтированной деталью.
