Ось переднего колеса Enduro/Kross с гайкой AMG

Ось переднего колеса Enduro/Kross с гайкой AMG

Эта деталь устанавливается в передней части мотоцикла и соединяет колесо с перьями вилки. Ось проходит через ступицу и внутренние кольца подшипников, задает положение колеса относительно вилки и удерживается резьбовым креплением. Она предназначена для ремонта мотоциклов категории Enduro/Kross, однако такое обозначение охватывает технику с разной конструкцией ходовой части. Поэтому при подборе необходимо ориентироваться не только на тип мотоцикла, но и на геометрию снятой детали.

Назначение и конструкция

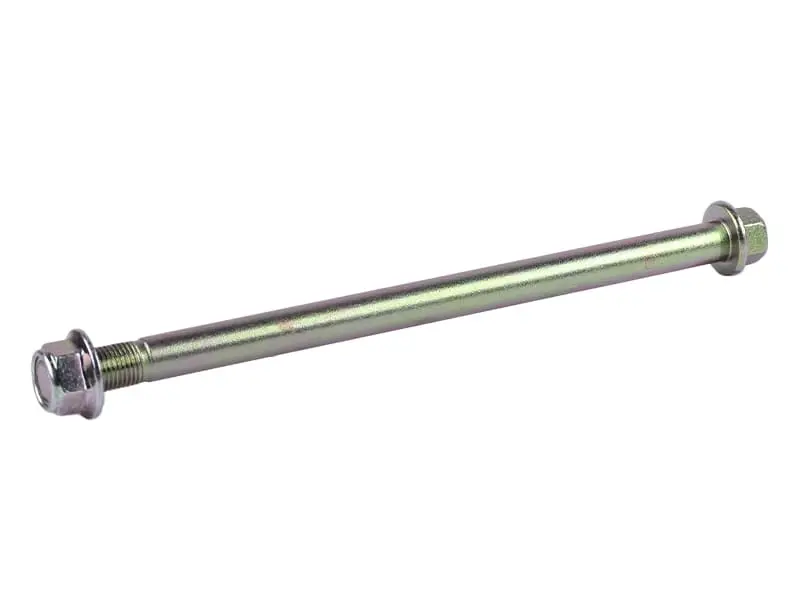

Ось выполнена в виде длинного цилиндрического стержня. На одном конце расположен резьбовой участок с гайкой, на другом — шестигранная головка с фланцем. Гайка входит в комплект, поэтому отдельно подбирать ответную резьбовую деталь не требуется. Конструкция рассчитана на установку в переднее колесо: ось проходит через элементы вилки, ступицу, подшипники и предусмотренные конструкцией мотоцикла дистанционные втулки.

Исправная ось помогает сохранить правильное положение ступицы между перьями вилки. При этом свободное вращение обеспечивают колесные подшипники, а сама ось служит их опорой и фиксирует собранные компоненты в заданном положении. Деформированная деталь, поврежденная резьба или изношенные посадочные поверхности могут затруднить разборку, сборку и точное центрирование переднего колеса.

Что сравнить перед покупкой

Надпись Enduro/Kross не означает одинаковые размеры для всех моделей. До заказа снимите или измерьте штатную ось и сопоставьте основные параметры:

• общую длину и длину цилиндрической посадочной части;
• диаметр стержня в местах прохождения через вилку, подшипники и втулки;
• диаметр, шаг и длину резьбового участка;
• форму головки, размер и расположение фланца;
• ширину ступицы вместе с дистанционными втулками;
• способ фиксации оси в перьях вилки конкретного мотоцикла.

Даже небольшое отличие диаметра, длины или резьбы способно сделать установку невозможной. Не следует подгонять неподходящую ось шлифованием, нарезанием другой резьбы или изменением формы посадочных участков. Для корректного ремонта новая деталь должна повторять геометрию штатной оси и соответствовать расположению ступицы, втулок и подшипников.

Проверка при замене

Замена требуется при изгибе оси, сорванной или замятой резьбе, повреждении граней крепежа, выраженной коррозии либо заметных следах износа на посадочных поверхностях. Перед разборкой мотоцикл надежно устанавливают на подходящую опору, чтобы переднее колесо было разгружено. Порядок снятия гайки, ослабления зажимов вилки и последующей затяжки зависит от модели, поэтому работу выполняют по сервисному регламенту конкретной техники.

Во время установки стоит одновременно проверить состояние подшипников, дистанционных втулок, уплотнений и посадочных мест в вилке. Ось должна входить через совмещенные детали без перекоса; удары по резьбе и принудительное протягивание несовпадающих отверстий недопустимы. Гайку и зажимные соединения затягивают в установленной производителем мотоцикла последовательности и с указанным для модели моментом.

После сборки проверьте свободное вращение колеса, отсутствие бокового люфта, правильное положение тормозного диска в суппорте и симметричное расположение ступицы между перьями вилки. Ось AMG подойдет для ремонта Enduro/Kross в том случае, если ее размеры, резьба и способ крепления полностью совпадают со штатной деталью.
