Ось маятника Enduro/Kross AMG

Ось маятника Enduro/Kross AMG

Предназначена для крепления заднего маятника к раме мотоцикла. В собранной подвеске она образует точку поворота маятника: задняя часть шасси перемещается при работе подвески, а соединение сохраняет заданное положение деталей относительно рамы. Такая запчасть нужна при ремонте крепления маятника, когда штатная ось деформирована, повреждена или не может быть повторно установлена из-за состояния резьбы либо посадочной поверхности.

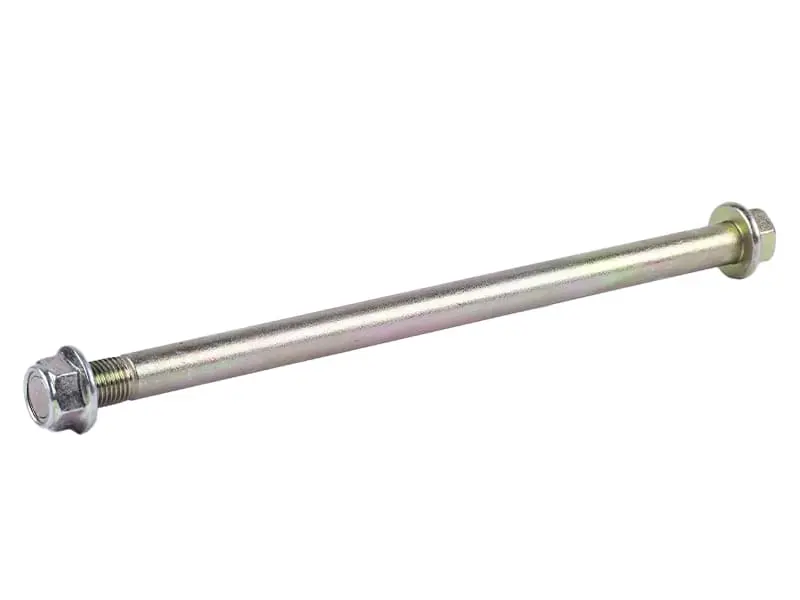

Ось имеет вытянутую цилиндрическую форму, гладкую основную часть, резьбовой участок и шестигранные элементы фиксации по краям. Она устанавливается в зоне сопряжения рамы и маятника, где также могут находиться втулки или подшипники, распорные детали, втулки с буртом и пылезащитные уплотнения. Состояние этих компонентов напрямую влияет на свободное движение маятника, поэтому при ремонте их проверяют вместе, а не оценивают только саму ось.

Как подобрать ось маятника

Обозначение Enduro/Kross указывает назначение детали, но не заменяет проверку конкретной модели и модификации мотоцикла. Конструкция рам и маятников внутри этой категории может различаться. Для уверенного подбора сопоставьте новую деталь со штатной осью и техническими данными именно вашей техники.

• Общая длина и длина гладкой части. Ось должна пройти через все предусмотренные точки крепления без нехватки длины и без лишнего выступания.
• Диаметр рабочей поверхности. Его сверяют с внутренними размерами втулок, подшипников и распорных деталей маятника.
• Резьба. Проверьте ее диаметр, шаг, длину участка и соответствие штатному крепежу; похожая по виду резьба не подтверждает совместимость.
• Форма концов и упоров. Сопоставьте головку, бурты, шайбы и расположение фиксирующих деталей с исходной схемой сборки.
• Посадка в раме. Важны ширина зоны крепления и порядок установки всех втулок, проставок и уплотнений.

Если старая ось погнута, не используйте ее кривизну как ориентир размера. Длину и диаметр лучше сверять по неповрежденным участкам и данным руководства мотоцикла. Ось с изгибом не выправляют для повторной эксплуатации: при обнаружении деформации ее заменяют.

Что проверить при установке

Перед разборкой мотоцикл устойчиво фиксируют на подходящей подставке и разгружают заднюю подвеску. Порядок снятия колеса, цепи, тормозных деталей, амортизатора или рычажной системы зависит от конструкции конкретной модели, поэтому работы выполняют по ее сервисному руководству.

• Очистите места установки и проверьте отверстия рамы и маятника на повреждения.
• Осмотрите втулки, подшипники, распорные детали и пылезащитные уплотнения; люфт, заедание, ржавчина или повреждение требуют отдельного устранения.
• Смазывайте точки поворота и контактные поверхности только способом и составом, указанными производителем мотоцикла.
• Соберите детали в штатной последовательности и затяните крепеж моментом, предусмотренным для вашей модели.

После сборки маятник должен перемещаться плавно, без закусывания и чрезмерного бокового люфта. Если движение остается тугим либо сохраняется свободный ход, повторно проверьте втулки, подшипники, распорные детали и правильность установки. Ось Enduro/Kross AMG подходит для планового восстановления крепления маятника только после совпадения основных размеров и конфигурации с исходной деталью.
