Топливная трубка высокого давления 186F дизель AMG

Топливная трубка высокого давления для двигателя 186F

Жёсткая топливная магистраль AMG предназначена для дизельного двигателя 186F, устанавливаемого на мотоблоки. Она соединяет топливный насос высокого давления с форсункой и передаёт к ней подготовленную порцию дизельного топлива для последующего впрыска. Деталь применяют при ремонте системы питания, когда штатная трубка повреждена, деформирована или перестала сохранять герметичность в местах присоединения.

Назначение и особенности конструкции

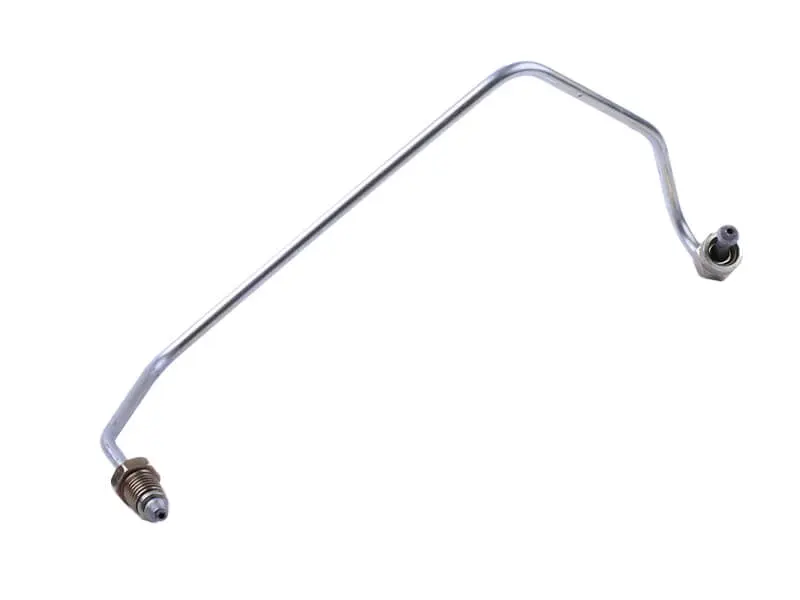

Трубка выполнена в виде предварительно изогнутой металлической магистрали с присоединительными наконечниками на обоих концах. Готовая конфигурация определяет маршрут между насосом и форсункой: исправная деталь устанавливается в предусмотренном положении без самостоятельного изменения основных изгибов. Резьбовые соединения фиксируют трубку на ответных штуцерах и обеспечивают плотное сопряжение с компонентами топливной аппаратуры.

По этой магистрали топливо проходит на участке, где особенно важны целостность трубки и правильная посадка наконечников. Поводом для замены служат залом, трещина, повреждение резьбы, нарушение формы посадочной части или следы просачивания возле соединений. Подгибание повреждённой трубки не устраняет износ наконечника и может усложнить её правильное совмещение со штуцерами. Для восстановления штатной подачи топлива лучше использовать деталь с подходящей геометрией.

Как подобрать трубку

Маркировка двигателя 186F является основным критерием совместимости, однако для этой модели встречаются трубки с разной конфигурацией. Перед заказом сравните предлагаемую деталь со снятой магистралью по расположению изгибов, длине прямых участков, направлению наконечников и параметрам обоих присоединений. Отдельно сопоставьте расположение выхода насоса и входа форсунки на конкретном двигателе.

Подходящая трубка должна свободно размещаться между точками подключения. Наконечники необходимо совместить с ответными посадочными местами без бокового усилия, перекоса и принудительного подтягивания магистрали гайками. Если для соединения требуется заметно отгибать трубку, следует ещё раз проверить её исполнение: различия между вариантами для 186F могут быть небольшими внешне, но существенными при монтаже.

Основные характеристики

• Тип: топливная трубка высокого давления.
• Назначение: передача дизельного топлива от насоса высокого давления к форсунке.
• Применение: дизельный двигатель мотоблока 186F.
• Исполнение: жёсткая предварительно изогнутая магистраль.
• Соединения: присоединительные наконечники с двух сторон.
• Бренд: AMG.

Установка и проверка после замены

Перед монтажом двигатель останавливают, а участки возле насоса и форсунки очищают от загрязнений. После снятия старой магистрали открытые места подключения следует защищать от попадания пыли. Новую трубку сначала располагают по штатному маршруту, затем ровно совмещают оба наконечника и предварительно наживляют соединения. Гайки должны закручиваться без перекоса; использовать их для выравнивания неправильно расположенной детали не следует.

Во время установки нельзя резко перегибать магистраль, расплющивать её или изменять сформированные участки. После фиксации трубка не должна быть натянута между насосом и форсункой, касаться движущихся деталей либо занимать положение, отличающееся от снятого образца. По завершении работ запускают двигатель и осматривают оба соединения. Они должны оставаться сухими, без капель и следов просачивания топлива. Такой контроль помогает вовремя обнаружить перекос наконечника или недостаточно плотное соединение.

Трубка AMG подходит для обслуживания топливной аппаратуры мотоблока с дизельным двигателем 186F. Тщательное сравнение формы и присоединительных частей со старой деталью позволяет выбрать нужное исполнение и установить магистраль без нежелательной переделки её геометрии.
