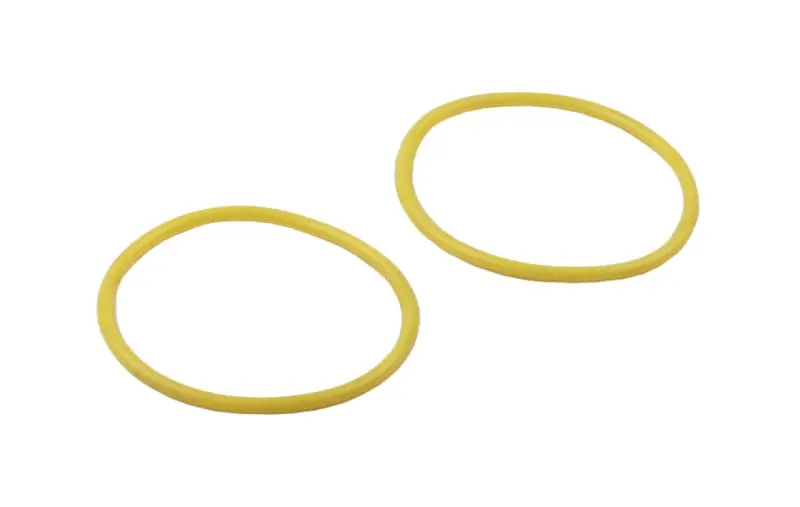

Уплотнительные кольца (манжеты) гильзы 195N, 12 л.с., Ø95 мм, 2 шт. AMG-2

Уплотнительные кольца гильзы 195N Ø95 мм AMG-2

Комплект из двух манжет предназначен для установки между гильзой цилиндра и блоком мотоблочного двигателя 195N мощностью 12 л.с. с диаметром цилиндра 95 мм. Кольца уплотняют посадочное соединение гильзы и помогают отделить полость системы жидкостного охлаждения от картера двигателя. Такая деталь нужна при ремонте цилиндро-поршневой группы, снятии гильзы или восстановлении двигателя после нарушения герметичности.

Назначение и место установки

Манжеты располагаются в предусмотренных конструкцией посадочных канавках и обжимаются после установки гильзы в блок. Они не заменяют поршневые кольца: поршневые кольца работают внутри цилиндра, а эти уплотнения обслуживают наружное соединение гильзы с блоком. Различие принципиально при подборе запчастей для ремонта двигателя 195N.

Двигатель 195N относится к одноцилиндровым четырехтактным дизельным агрегатам с водяным охлаждением. Для этой позиции ключевыми параметрами применения являются обозначение двигателя 195N, мощность 12 л.с. и диаметр цилиндра 95 мм. Комплект рассчитан на обслуживание одной гильзы и включает пару одинаковых по назначению колец.

Когда проверяют и меняют манжеты

Состояние уплотнений проверяют при каждом демонтаже гильзы. Поводом для установки новых колец служат потеря эластичности, остаточная деформация, растяжение или повреждение снятых манжет. Повторная сборка с изношенными уплотнениями способна нарушить герметичность соединения, даже если сама гильза пригодна для дальнейшей эксплуатации.

Повреждение манжет гильзы может сопровождаться попаданием охлаждающей жидкости в картер, нарушением работы охлаждения и перегревом двигателя. Такие признаки требуют проверки не только колец, но также посадочных канавок, сопрягаемых поверхностей гильзы и блока. Новые манжеты устраняют именно уплотняющую часть соединения; механические дефекты деталей двигателя необходимо исключить до сборки.

Что сверить перед покупкой

• Модель двигателя: 195N. Похожие по конструкции двигатели других серий используют уплотнения и гильзы иных размеров.
• Исполнение цилиндра: номинальный диаметр 95 мм. Обозначение Ø95 относится к размеру цилиндра совместимого двигателя, а не заменяет все размеры самого кольца.
• Мощность: 12 л.с. — дополнительный ориентир для указанного исполнения 195N.
• Количество: два кольца для обслуживания одной гильзы в соответствии со схемой сборки двигателя.
• Профиль старых манжет: перед монтажом сопоставьте с ними сечение, наружный размер и посадку нового комплекта.

Подбирать манжеты только по цвету или внешнему сходству не стоит. В семействах 190N и 195N применяются разные диаметры цилиндра, поэтому название модели и размер Ø95 мм должны совпадать с ремонтируемым двигателем. Если гильза ранее заменялась, дополнительно проверьте ее фактическое исполнение и форму посадочных канавок.

Рекомендации по установке

Замена выполняется после снятия головки цилиндра и демонтажа гильзы. Перед сборкой канавки и сопрягаемые поверхности тщательно очищают от отложений и остатков старых уплотнений, затем проверяют на задиры, коррозию и другие повреждения, способные помешать равномерной посадке. Кольца укладывают без перекручивания и локального растяжения, а гильзу устанавливают аккуратно, чтобы ее кромка не повредила манжеты.

Способ смазывания, порядок запрессовки гильзы и контроль ее положения выбирают по ремонтной документации конкретного двигателя. После сборки проверяют герметичность соединения и состояние системы охлаждения. Комплект AMG-2 подходит для планового ремонта двигателя 195N, когда требуется пара уплотнений гильзы для цилиндра номинального диаметра 95 мм.
