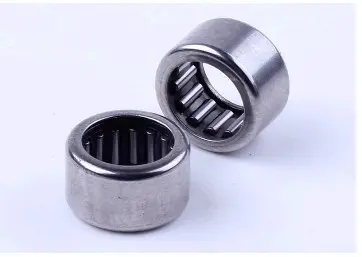

Игольчатые подшипники Alpha HK1412 14×20×12 мм, пара, AMG

Игольчатые подшипники Alpha HK1412 14×20×12 мм, пара

Комплект AMG состоит из двух игольчатых подшипников типоразмера HK1412 для ремонта мопедов Alpha. Посадочные размеры каждого подшипника — 14×20×12 мм: диаметр по иглам составляет 14 мм, наружный диаметр — 20 мм, ширина — 12 мм. Такой формат выбирают для места установки, в котором штатно предусмотрен подшипник с теми же тремя размерами и открытыми торцами.

HK1412 относится к однорядным игольчатым подшипникам с тонкостенной наружной обоймой и сепаратором. Длинные ролики малого диаметра размещены по окружности и воспринимают радиальную нагрузку при небольшой высоте поперечного сечения детали. Это позволяет разместить опору там, где пространство между валом и корпусом ограничено. Оба торца открыты, поэтому вал или сопряженная деталь проходит через подшипник насквозь.

Назначение и работа подшипника

Во время вращения иглы перекатываются между наружной обоймой и внутренней дорожкой, уменьшая трение между сопряженными деталями и поддерживая вал в заданном положении. У подшипников серии HK отдельное внутреннее кольцо не является частью конструкции: дорожкой качения может служить подготовленная поверхность вала либо предусмотренное механизмом внутреннее кольцо. Поэтому при ремонте оценивают не только размеры нового подшипника, но и состояние поверхности, по которой работают иглы.

Причиной замены обычно становятся ощутимый люфт, шум, подклинивание, неравномерное вращение или повреждение снятой детали. Изношенная посадка в корпусе и дефекты поверхности вала также требуют внимания: установка нового подшипника не устраняет выработку на сопряженных деталях. Если механизм использует две одинаковые опоры, комплект из пары позволяет заменить обе позиции в рамках одного ремонта.

Как проверить совместимость

• Тип: игольчатый подшипник с тонкостенной наружной обоймой, открытый с двух сторон.
• Типоразмер: HK1412.
• Размеры: 14 мм по внутренней дорожке, 20 мм по наружной поверхности и 12 мм по ширине.
• Применение: мопеды Alpha в местах, рассчитанных именно на HK1412.
• Количество: два одинаковых подшипника.

При подборе сравните со снятой деталью все три размера, конструкцию торцов и ширину посадочного места. Одного указания модели Alpha недостаточно: на мопедах разных выпусков и комплектаций могут применяться отличающиеся детали. Вал должен соответствовать внутреннему размеру 14 мм, корпус — наружному диаметру 20 мм, а посадочное место — ширине 12 мм. Также проверьте, предусмотрена ли в конкретном механизме непосредственная работа игл по валу или используется отдельное внутреннее кольцо.

Рекомендации по установке

Перед монтажом очистите посадочное отверстие и вал, удалите загрязнения и убедитесь в отсутствии задиров, заусенцев и выраженной выработки. Тонкостенную обойму запрессовывают ровно, подходящей оправкой и с равномерным усилием. Перекос, удары по иглам или давление через сепаратор могут повредить подшипник еще до начала эксплуатации. Глубину посадки и порядок сборки выбирают по устройству ремонтируемого механизма.

Открытый игольчатый подшипник нуждается в предусмотренной для конкретного узла смазке. Ее тип и количество определяют по руководству для мопеда или ремонтируемого механизма; смешивать несовместимые составы не следует. После сборки проверьте свободное вращение без заеданий, правильное положение сопряженных деталей и отсутствие лишнего люфта. Точный подбор по размеру, исправная дорожка качения и аккуратная запрессовка помогают подшипнику корректно воспринимать радиальную нагрузку.

Практические преимущества

• Тонкостенная наружная обойма позволяет установить игольчатую опору в компактном посадочном месте.
• Ряд игольчатых роликов обеспечивает поддержку вала и восприятие радиальной нагрузки при небольшом наружном диаметре.
