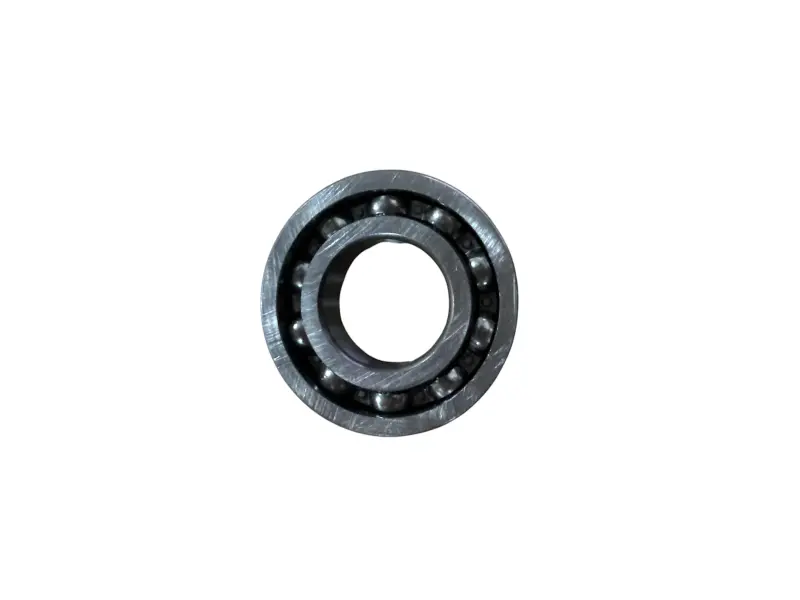

Подшипник двигателя 6203 для Delta/Alpha, VV

Подшипник двигателя 6203 для Delta/Alpha, VV

Однорядный радиальный шариковый подшипник типоразмера 6203 применяется при ремонте двигателей мопедов Delta и Alpha. Деталь служит опорой вращающегося вала: внутреннее и наружное кольца удерживают его в заданном положении, а шарики между дорожками качения уменьшают сопротивление вращению. Исправный подшипник помогает валу двигаться плавно, без ощутимого заедания и чрезмерного радиального люфта.

Стандартные размеры 6203 составляют 17×40×12 мм: 17 мм — диаметр отверстия внутреннего кольца, 40 мм — наружный диаметр, 12 мм — ширина. Эти три значения необходимо проверять вместе. Совпадение только наружного или внутреннего диаметра не подтверждает правильный подбор, поскольку подшипники близких серий могут отличаться шириной и не занять штатное положение в корпусе.

Конструкция и назначение

Подшипник имеет глубокие дорожки качения, один ряд шариков, внутреннее и наружное кольца и сепаратор. Представленная модификация выполнена открытой: по бокам нет защитных шайб и контактных уплотнений. Открытое исполнение следует учитывать при сравнении со снятой деталью, так как обозначения 6203, 6203-Z, 6203-2Z, 6203-RS и 6203-2RS относятся к вариантам с одинаковыми основными размерами, но разным закрытием.

В двигателях семейства Delta и Alpha подшипники 6203 встречаются в опорах коленчатого вала или валов коробки передач, однако конкретное место зависит от версии мотора. Поэтому название модели мопеда является только первым критерием. До разборки полезно определить позицию подшипника по схеме двигателя, а после снятия — сопоставить обозначение, размеры и тип исполнения старой детали.

Что проверить перед установкой

• Размеры: отверстие 17 мм, наружный диаметр 40 мм и ширину 12 мм.
• Исполнение: открытые боковые стороны должны соответствовать требованиям конкретной опоры двигателя.
• Посадочные поверхности: вал и гнездо не должны иметь задиров, забоин, загрязнений или следов проворачивания кольца.
• Состояние сопряженных деталей: заметная выработка на валу либо в корпусе не устраняется установкой нового подшипника и требует отдельной оценки.
• Схему сборки: расположение дистанционных втулок, шайб, стопорных деталей и соседних компонентов необходимо сохранить согласно устройству двигателя.

Поводом для проверки подшипника становятся гул или металлический шум, шероховатое вращение, подклинивание и заметный люфт вала. Такие признаки могут иметь несколько причин, поэтому при разобранном двигателе проверяют не только сам подшипник, но и его посадку, состояние вала и прилегающих деталей. Это позволяет избежать повторной разборки из-за поврежденного гнезда или неправильно установленного кольца.

Рекомендации по монтажу

Перед запрессовкой посадочное место очищают, а подшипник устанавливают ровно, без перекоса. Монтажное усилие прикладывают к кольцу с натягом: при посадке на вал воздействуют на внутреннее кольцо, при установке в корпус — на наружное. Передавать усилие через шарики нельзя, поскольку это способно повредить дорожки качения. Прямые удары твердым инструментом по кольцам, сепаратору и шарикам также недопустимы.

После монтажа проверяют свободное вращение и правильную фиксацию в посадочном месте. Способ смазывания и окончательную последовательность сборки выбирают по устройству конкретного двигателя. Подшипник 6203 подходит для ремонта Delta и Alpha при полном совпадении размера, открытого исполнения и позиции в моторе со снятой деталью.
